　821B-0.1-SMAP(MIMO）-V

800MHz/2.1GHz小型アンテナ「821B-0.1-SMAP(MIMO）-V」の接栓はSMA-Pです。

同軸ケーブルが0.3m付き（露出長0.1m）です。

このアンテナを使用して、５m以上ケーブル延長したい場合は、アンテナのコネクターをSMA-Jにして（821B-0.2-SMAJ(MIMO)-V）、5D-HFAで最大20mまで延長できます。延長ケーブルのコネクターは両端SMA-Pです。
品名 MIMOアンテナ
型番 821B-0.1-SMAP(MIMO）-V｜
821B-0.1-SMAJ(MIMO）-V
価格 6,500円（税別）
周波数 800M/2GHz
アンテナ利得
耐入力
全長・重量
接栓 SMA-P ｜　SMA-J
備考
ページトップ


　821B-0.2-SMAP(MIMO)

800MHz/2.1GHz小型アンテナ「821B-0.2-SMAP(MIMO）」の接栓はSMA-Pです。

同軸ケーブルが0.3m付き（露出長0.２m）です。

このアンテナを使用して、５m以上ケーブル延長したい場合は、アンテナのコネクターをSMA-Jにして（821B-0.2-SMAJ(MIMO)）、5D-HFAで最大20mまで延長できます。延長ケーブルのコネクターは両端SMA-Pです。
品名 MIMOアンテナ
型番 821B-0.2-SMAP(MIMO)｜
821B-0.2-SMAJ(MIMO)
価格 6,500円（税別）
周波数 800M/2GHz
アンテナ利得
耐入力
全長・重量
接栓 SMA-P ｜　SMA-J
備考
ページトップ


　821B-2.5-SMAP(MIMO)

800MHz/2.1GHz小型アンテナ「821B-2.5-SMAP」2台を1つにまとめたMIMOアンテナです。
ツイストケーブル2.5m付。白色と黒色のケーブルのどちらもMain、Sub接続可能。

一般的なツインケーブルは断面がメガネ条になっており、曲げ方向に制限がありますが、
本アンテナは円形なのでどの方向にも曲げることが可能です。

接栓はSMAPです。
品名 MIMOアンテナ
型番 821B-2.5-SMAP(MIMO)
価格 6,500円（税別）
周波数 800M/2GHz
アンテナ利得
耐入力
全長・重量 80ｘ80ｘ20mm（ケーブル除く）
接栓 SMA-P
備考 ■ケーブル5mタイプ：821B-5-SMAP(MIMO)　

出荷可能数量はツイストケーブルの在庫限りです。継続モデルは、821B-2.5(5)-SMAP(MIMO)2になります。
取扱説明書
ページトップ


　821B-2.5-SMAP(MIMO)-V

800MHz/2.1GHz小型アンテナ、断面がメガネ条のケーブルです。接栓はSMA-Pです。

同軸ケーブル長は、0.3m：821B-0.1-SMAP(MIMO)-V、5m:821B-5-SMAP(MIMO)-V のモデルも準備しています。

このアンテナを使用して、５m以上ケーブル延長したい場合は、アンテナのケーブルを短くしコネクターをSMA-Jにすれば（821B-0.2-SMAJ(MIMO-V）、5D-HFAで最大20mまで延長できます。延長ケーブルのコネクターは両端SMA-Pです。
品名 MIMOアンテナ
型番 821B-2.5-SMAP(MIMO)-V
価格 6,500円（税別）
周波数 800M/2GHz
アンテナ利得 公称　3dBi以下
耐入力
全長・重量
接栓 SMA-P
備考
ページトップ


　821B-2.5-SMAP(MIMO)2 量産対応モデル

800MHz/2.1GHz小型アンテナ「821B-2.5-SMAP(MIMO）」の量産対応モデル821B-2.5-SMAP(MIMO)2です。
在来品の小型アンテナ821Bが、2個レドームの中に入っています。ケーブルは断面がメガネ条のツインケーブルです。標準モデルは2.5mと5mです。
接栓はSMA-Pです。

ケーブル5m以上の場合は、ケーブルの減衰が著しい為、このアンテナでは対応できません。
アンテナのケーブル長を短くし5Dケーブルで延長する方法をお勧めしています。
品名 MIMOアンテナ
型番 821B-2.5-SMAP(MIMO)2
価格 6,500円（税別）
周波数 800M/2GHz
アンテナ利得 公称　3dBi以下
耐入力
全長・重量 ８０x８０x２０mm（ケーブル除く）
接栓 SMA-P
備考 取り付け方法：両面テープ20ｘ20　4枚付属。

*取り付け方法を両面テープをマグネットシートに替えて出荷対応も可能です。
マグネットシート（70ｘ35x2t）を準備しました。粘着シートでレドームの裏面に貼り付けてご使用頂けます。
お問い合わせ、お見積依頼、ご注文の際に型名の最後に「+MG」を付け加えて「821B-2.5-SMAP(MIMO)2+MG」とご用命ください。
ページトップ

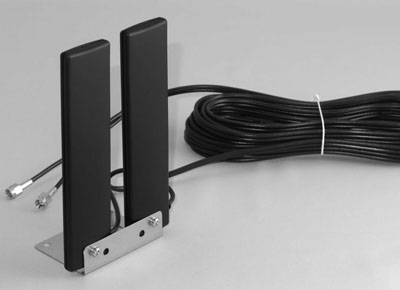

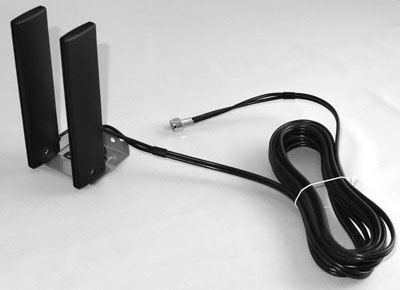

　827-5-SMAP(MIMO)

800/2GHz帯MIMOアンテナです。
827-5-SMAP(MIMO)は、同軸ケーブル5m付き。先端SMA-Pコネクターです。
ステンレスの基台に付属のM4ｘ8のビスで固定します。

使用用途（天井面、壁面）に合わせて組み付けてください。
基台を固定するビス、両面テープは市販品からお選びください。

同軸ケーブル長指定対応可能（最長10mまで）です。
10m:「827-10-SMAP（MIMO)」
0.3m:「827-0.2-SMAJ（MIMO)」


このアンテナを10m以上ケーブルで延長したい場合は、アンテナケーブルの短いタイプで、コネクターをSMA-Jと指定して（型名は827-0.2-SMAJ(MIMO)）、5D-HFAで最大30mまで延長できます。延長ケーブルは両端SMA-Pです。
品名 MIMOアンテナ
型番 827-*-SMAP(MIMO)
価格 6,500円（税別）
周波数 800/1700/2100MHz帯
アンテナ利得 公称　3dBi以下
耐入力
全長・重量
接栓 SMA-P
備考 アンテナ　：１式
827MIMO基台：１枚　
M4x8ビス：２個

取り付け方法 取り付け例１：隔壁面


取り付け例２：隔壁面 取り付け例３：天井面


取り付け例４：天井面 取り付け例５：天井面

ページトップ


　827MIMO-BASE　827MIMO基台

既存アンテナ資産をMIMO化するための取り付け基台です。

ステンレス0.8t　SUS-304製です。
品名 827MIMO基台
型番 827MIMO-BASE
周波数
アンテナ利得
耐入力
全長・重量
接栓
備考

基台のみの出荷も対応します。従来製品のアンテナ『827-*SMAP』を組み合わせて利用できます。
827アンテナを2本組み合わせると、「827-*-SMAP（MIMO）」と同等になります。

ルーフトップアンテナRTA827L-*-SMAPは、アンテナブラケットのネジを緩め、クレードルから引き抜くとアンテナアンテナ本体になります。
マグネットアンテナMG827L-*-SMAPは、アンテナのマグネットの保護シールを剥がすと現れる六角頭付きネジを緩め、クレードを引き抜くとアンテナ本体になります。

M4ｘ8のビスでアンテナを基台に固定します。

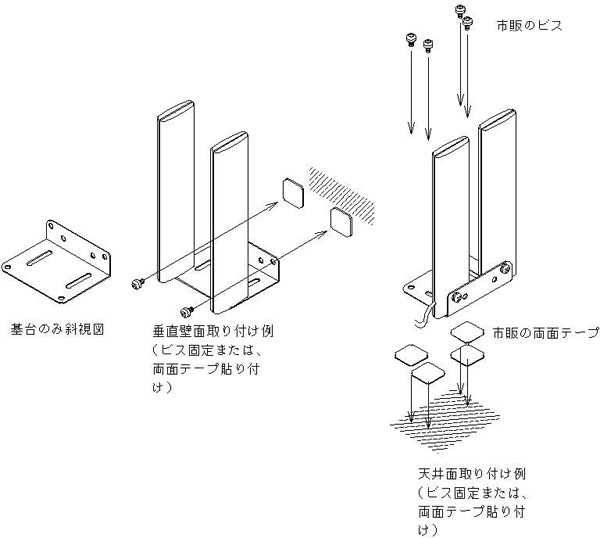

下図は取り付け例です、基台に天地の決まりはありません。設置場所に応じて取り付けてください。
