250Msサンプリング60MHzカラーポータブルデジタルオシロスコープフルセット
padB-36-10
   想定外の人気計測器新登場!!
究極の最新カラーデジタルオシロスコープがなんとアナログオシロスコープ価格で新登場!!

業界高性能低価格で使いやすさを追求!!
究極の250Mサンプリング 60MHz
ポータブルデジタルオシロスコープ

250M/secサンプリング 60MHz帯域で6kロングメモリーの2ちゃんねるの薄型軽量ポータブルカラーデジタルストレージオシロスコープです。約8インチの大画面TFT高コントラストカラーVGA液晶を搭載し、厚さ12cm、重さたったの1kgと小型軽量のポータブルオシロスコープです。なんとUSB PCインタフェースとPCソフトを標準搭載によりPCでの編集や解析、保存、印刷も可能です。
5パラメーター最新測定機能や、測定保存比較機能、設定メモリー機能搭載。

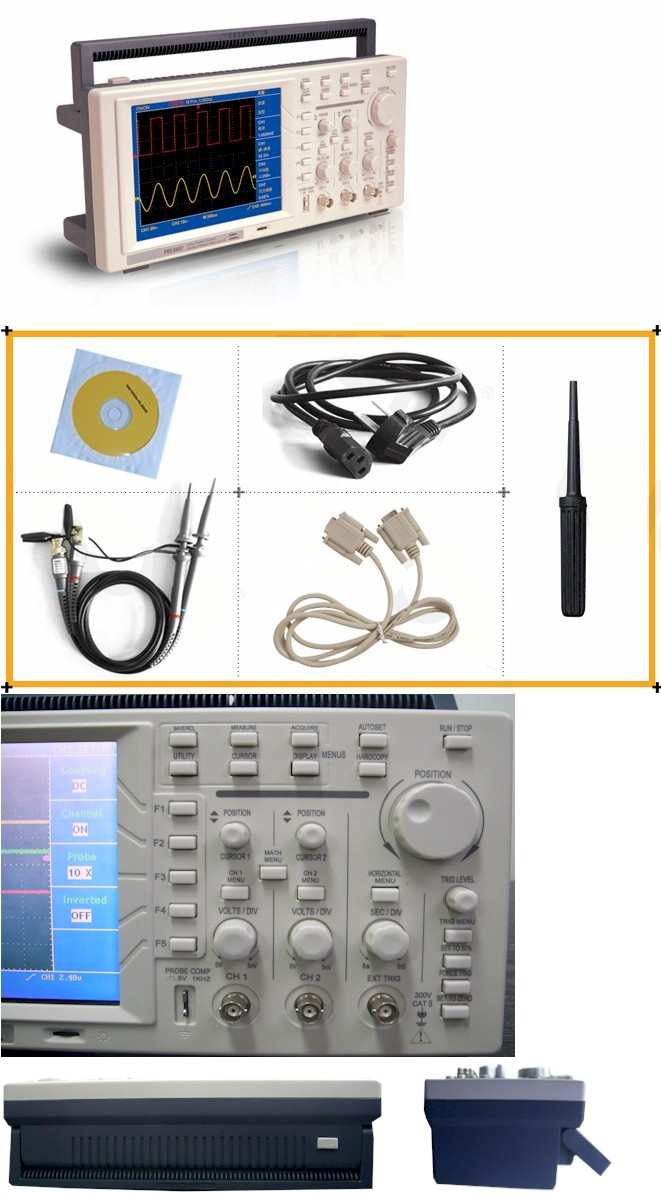

10:1/1:1切り替え高級プローブ2本、USBケーブル、電源ケーブル、プローブ調整ドライバー、Windows PCソフト
のフルセットです。
さらに、ワンタッチ自動設定機能でだれでもとっても使いやすいデジタルオシロスコープです。
工場出荷オプションで充電式リチウムイオンバッテリー搭載で、どこでも使用できます。

約8インチカラーVGA液晶モニター搭載、薄型軽量でとっても使い易いオシロスコープ゜です。
写真はRS-232Cケーブルになっていますが、USBケーブルとなります。

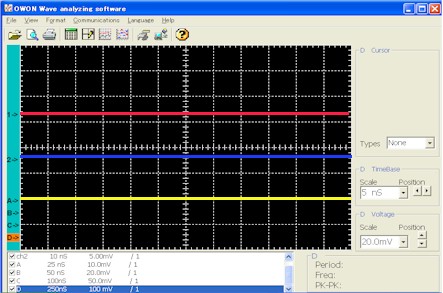

使いやすいPCソフトで解析、保存、編集、印刷機能付

 特長

VGA大画面8インチモニターの観測でとてもわかりやすく使いやすくなりました。

ビデオ信号も安心の60MHz帯域で250MSPSの6kWのロングメモリーです。

1000000ポイント/秒の高速作画アップデートエンジンによりリアルタイム観測が可能に。

USB接続とPCソフトにより、データ解析、転送、保存、管理、プリント出力が簡単

 25MHz高級オシロスコーププローブ2本付き

重さ1kg、厚さ12cmで移動もらくらく、場所もとられず、主張にも楽々です。



機能

  1ボタンAUTOセットアップ機能、プリトリガー機能、自動校正機能搭載

  6KWロングメモリーで波形のZOOMインアウトが可能です。

  ピーク波形検出アベレージ、パーチェス測定機能搭載。

  4波形保存、比較、4計測設定保存機能、5パラメーター測定、カーソル測定機能搭載。

    ワールドワイド電源仕様で海外でも使用できます。



仕様

製品型名 ポータブルカラーデジタルオシロスコープ  PDS-6022
電源 AC 100~240V   (50/60Hz)
外形寸法 350(W)x157(H)x120(D)  mm
質量 本体約1kg
PC接続 USB(2.0)
水平軸  メモリー   6KBYTE/ch
モード  AOTO/NORM/SINGLE

TIME  レンジ  5nS~5s/div ロールモード、繰り返しサンプリング搭載

                  1-2-5STEP 精度100ppm

サンプリング 250Msps/CH
トリガー   SOURCE CH1/CH2/EXT/ EXT/5
結合 DC/AC/HF Rjc/LF Rjc
ビデオ同期 NTSC /PAL/SECOM ビデオ水平垂直同期機能
トリガー スロープ        +/-  (EDGE/TV)
トリガーレベル 50%自動/手動設定
感度

INT   DC~25MHz  1div



EXT DC~25MHz 100mV
EXT/5 DC~25MHz 500mV

プリトリガ機能 最大655div
垂直軸 モード CH1/CH2/MATH(CH1と2の+-/x表示機能)     XY/XT機能
感度  5mV~5V/DIV    1-2-5STEP      1X/10X/100X/1000X表示切り替え
分解能 8BIT
サンプリング  250Msps/1ch 立ち上がり15ns以下
チャンネル数 2   AC/GND/DC
帯域   DC:DC~60MHz   AC:5Hz~60MHz
入力インピーダンス   1MΩ+-2%   20pF+-3PF
精度 5%
最大入力電圧  300V(DC+ACpeak)
トレースモード Dots/Vecter
計測機能 Vpp/Vmean/Vrms/周期/周波数
カーソル測定機能 時間/電圧カーソル機能付き
画面表示 8X10DIV 640x480ドット 高輝度8.0インチカラーTFT LCD

CCFLバックライト付き

アベレージング機能 4/16/64/128アベレージング機能
パーチェス機能 1/2/5sec /連続機能  連続多重記録表示機能
ヒークディテクト機能 10ns ピーク検出機能
自動セットアップ機能 垂直軸、水平軸、ドリガーの各設定を自動設定
設定メモリー 波形、設定各4メモリーを保存呼び出し比較可能
リチウム充電池動作
工場出荷オプション
リチウムイオン充電池仕様 約3時間連続動作可能
工場出荷オプションで購入後の取り付けはできません。
 付属品 ACケーブル、詳細英文取扱説明書、簡単クイック日本語説明書、保証書、25MHz高性能プローブー2本、USBケーブル、プローブ調整棒、Windows PCソフトCD

リチウム充電池工場出荷オプション仕様は、1万円アップとなります。下から選択してください。
他にも20MHz帯域や小型ハンディータイプもあります。

pad
究極の250Msサンプリング60MHzカラーポータブルデジタルオシロスコープフルセットpad
通常価格 149,800円(税別)pad79,800円(税別)
 250Msサンプリング60MHzカラーポータブルデジタルオシロスコープフルセットpds6062 価格 (円) 価格(円)(税別)
149800円 79800円

250Msサンプリング60MHzカラーポータブルデジタルオシロスコープフルセットpds6062 リチウム電池付 究極の250Msサンプリング60MHzカラーポータブルデジタルオシロスコープフルセット リチウム電池付 価格 (円) 価格(円)(税別)
159800円 89800円
