ルーフトップ型アンテナ
マグネット型アンテナ
ウィンドウアンテナ
小型アンテナ
新ルーフトップ型アンテナ
新マグネット・ビス固定型アンテナ
変換アダプタ
船舶用アンテナ
 データ通信アダプタ
アンテナ資料PDF
FOMAアンテナ
うつぶせ枕

IMT-2000(GSM/GPRS/UMTS/HSDPA)ルーフトップアンテナ
ビス固定のアンテナです。ブラケットに、φ4の取り付け穴あり。
アンテナ自体にラジアルを有しておりλ/2で働きます。
マグネット・ビス併用タイプもあります。
1.5D低損失同軸ケーブルが 5m付いています。(ケーブル10m長まで指定可能)
コネクターは、IMT2000携帯端末のARIBコネクター、CFカード型端末のP2402・P2403、N2502、通信ユニットのSMAの4種類
在来品MG-W821シリーズに比べ廉価。

*携帯端末への接続の可否に関しましては、通信会社の担当者に御確認下さい。

● FOMAアンテナはスマートフォン には使えません

ビス固定タイプ アンテナ タイプ 価格 特徴
FOMAアンテナ
RTA827-5
4,855円
ARIB規格 IMT-2000コネクター付きアンテナ
接続コネクタ 1.5D低損失同軸ケーブルが 5m付
(ケーブル10m長まで指定可能)
RTA827-5-P2403
4,855円
P2403用コネクター付きアンテナ
接続コネクタ *写真はP-2403に接続した様子です。
RTA827-5-N2502
4,855円
N2502互換コネクター付きアンテナ
接続コネクタ *ケーブルホルダー2,500円を併用して下さい。
RTA827-5-SMAP
4,855円
SMA-Pコネクター付アンテナ(SMA-J指定可)
接続コネクタ コネクター:SMA-J
ケーブル長、指定タイプ
RTA827-5-05A
4,855円
接続コネクタ L-05A用
コネクタ付き
接栓:L-05A
N2502のコネクターとは多少異なります。

ビス・マグネット併用タイプ タイプ 価格 特徴
FOMAアンテナ RTA827-5-MG 4,855円
ARIB規格 IMT-2000コネクター付きアンテナ
接続コネクタ 1.5D低損失同軸ケーブルが 5m付
(ケーブル10m長まで指定可能)
RTA827-5-MG-P2403 4,855円
P2403用コネクター付きアンテナ
接続コネクタ *写真はP-2403に接続した様子です。
RTA827-5-MG-N2502
4,855円
N2502互換コネクター付きアンテナ
接続コネクタ *ケーブルホルダー2,500円を併用して下さい。
RTA827-5-MG-SMAP
4,855円
SMA-Pコネクター付アンテナ(SMA-J指定可)
接続コネクタ コネクター:SMA-J
ケーブル長、指定タイプ
RTA827-5-MG-05A
4,855円
接続コネクタ L-05A用
コネクタ付き
接栓:L-05A
N2502のコネクターとは多少異なります。

形式
単一型(v)λ/4
(電気的な動作はRFグランドにλ/4の鏡像が現れますので
λ/2(基本波長)で働きます。)
周波数
UMTS/HSDPA: 800/850/1700/1900/2100 MHz
GSM/GPRS: 850/900/1800/1900 MHz

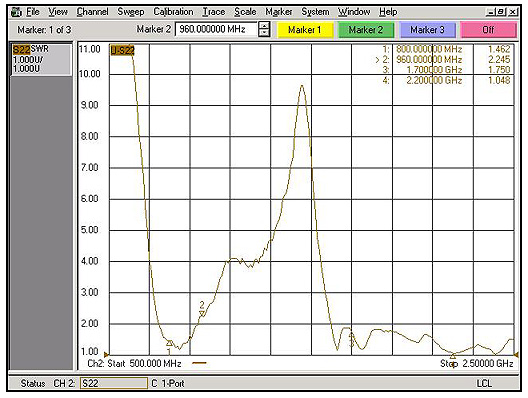

グラフ
利得 2.15dBi(ケーブルを含まない理論値)
ケーブル長
5m(標準長)、10mまで指定可能
VSWR
1.5:1以下(取付け金具をRFグランドに設置しない場合は、800MHz帯のみ3.0:1以下)
全長
約9cm
重量
50g(ケーブル除く)
備考

RFグランドが必要です。金属板の上(60x120mm以上の広さ)に設置してください。
※固定用のビスは付属していません。


 このアンテナは、弱電界地帯を補助的にカバーする物であり、このアンテナを装着する事によって、
FOMA® 通話サービスエリアを拡大させる事ができるものではありません。
FOMAはNTTドコモの登録商標です。FOMA® P2402・P2403・N2503は、NTTドコモの製品です。
