| パーマロイホイルはニッケル合金板を特殊熱処理した製品 |
| ニッケル合金板を特殊熱処理した製品であり、磁場遮蔽に效果的であるとともに、軟質であるためプレス、鎔接及びカッティングが容易であるという長所があります。 |

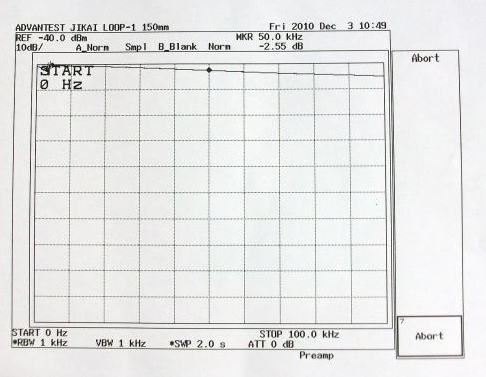

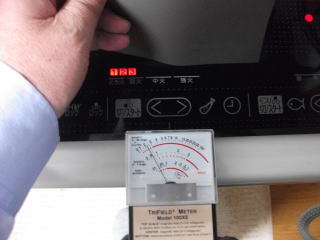

シールド及び製品テスト方法  |
| 会社概要 ＫＤＤ（株） 大阪市城東区新喜多１丁目2-7-1708 通販法 今までの納品先 |
| 磁気シールド製造事業 滋賀県野洲市木部930 077-589-2354 ＦＡＸ 077-589-4892 |
|
|
国際郵便サービス（海外への発送） 国別引受条件早見表
国際 010-81-50-1102-4906 ＦＡＸ 010-50-1107-5569
外国への配送も行っております インボイス証明はメール、ＦＡＸさせて頂きます |
|
|
↓スカイプのダウンロードはロゴマークをクリックしてください。
 Windows用3.5.0.214 バージョン スカイプネット（カメラ付）も設置してます。スカイプ名masachi6 です
世界各国通話は（インターネット回線利用にて無料です）まず登録をしてください
スカイプ名kdd002です(デスク2）  メール（海外通信、国内通信）
スカイプ名kdd001です(デスク1） （国内通販） |
| 使用用途 |
電子式電力メーターに使用するパーマロイコア
オーデオ機器 時計.電子レンジ.. 家庭用電気機器..自動制御装置.高精度計測器 リニアモーターカーの磁場
磁場の遮蔽用途.パソコンモニター画像のゆれ.色むら. デジタルカメラの制御.磁気遮蔽シールド.磁気シールドＢＯＸ
トランスコアー 磁気シールドルーム パーマロイ帯板 変動磁界の影響.などに使用できます |
 |
|
ニッケル合金板を特殊熱処理した製品であり、磁場遮蔽に效果的であるとともに、軟質であるためプレス、鎔接及びカッティングが容易であるという長所があります。
メールにてお問い合わせ |
|
|
 |
 |

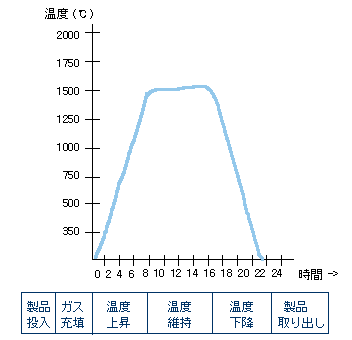

 PC(Ni 80℃)を水素ガスにより高温で特殊熱処理することでpc表面の結晶構造が
変わり透磁率が高くなる
結晶粒子
 |
 |
| 熱処理を施した表面 (x100) |
熱処理後の表面 (x100) |
|
 |
|

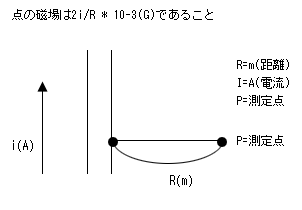

| 電磁波は電場と磁場で区分することができ、電場は導電性素材で遮蔽または接地をすれば效果があるが、磁場は導電性素材では遮蔽が難しい。特に人体には電場より磁場がより有害であるという学説も多い。パーマロイ、ミュケタルはニッケルが含まれた鉄板を高温で熱処理して磁場遮蔽機能を加えた製品であり、磁場遮蔽性能は約96％にも達する。短所としては、性能は優秀だが価格が高いということ。 |
|
|
|
 |
|
ニッケル合金板を特殊熱処理した製品であり、磁場遮蔽に效果的であるとともに、軟質であるためプレス、鎔接及びカッティングが容易であるという長所があります。
|
|
|
|
 |
| 尖頭値 磁束密度 [T] |
測定周波数 (Hz) |
| 60 |
100 |
200 |
400 |
1,000 |
| 5.000 x 103 |
- |
- |
- |
|
1.65x 104 |
| 1.000 x 102 |
- |
- |
- |
2.86x 104 |
1.67x 104 |
| 2.500 x 102 |
- |
- |
4.35x 104 |
3.01x 104 |
1.73x 104 |
| 5.000 x 102 |
6.95x 104 |
6.27x 104 |
4.59x 104 |
3.16x 104 |
1.82x 104 |
| 7.500 x 102 |
7.58x 104 |
6.65x 104 |
4.86x 104 |
3.31x 104 |
1.90x 104 |
| 1.000 x 101 |
8.17x 104 |
7.02x 104 |
5.06x 104 |
3.43x 104 |
1.98x 104 |
| 1.250 x 101 |
8.61x 104 |
7.32x 104 |
5.24x 104 |
3.54x 104 |
2.05x 104 |
| 1.500 x 101 |
9.08x 104 |
7.63x 104 |
5.42x 104 |
3.68x 104 |
2.11x 104 |
| 1.750 x 101 |
9.47x 104 |
7.89x 104 |
5.59x 104 |
3.79x 104 |
2.15x 104 |
| 2.000 x 101 |
9.85x 104 |
8.11x 104 |
5.72x 104 |
3.89x 104 |
2.20x 104 |
| 2.500 x 101 |
1.06x 105 |
8.57x 104 |
6.01x 104 |
4.03x 104 |
2.16x 104 |
| 3.000 x 101 |
1.12x 105 |
8.95x 104 |
6.19x 104 |
4.02x 104 |
1.98x 104 |
| 3.500 x 101 |
1.12x 105 |
9.24x 104 |
6.21x 104 |
3.91x 104 |
- |
| 4.000 x 101 |
1.20x 105 |
9.31x 104 |
6.08x 104 |
3.69x 104 |
- |
| 4.500 x 101 |
1.22x 105 |
9.23x 104 |
5.85x 104 |
3.44x 104 |
- |
| 5.000 x 101 |
1.13x 105 |
9.07x 104 |
5.56x 104 |
- |
- |
| 5.500 x 101 |
8.52x 104 |
8.07x 104 |
- |
- |
- |
| 6.000 x 101 |
5.68x 104 |
5.50x 104 |
- |
- |
- |
|
|
 |

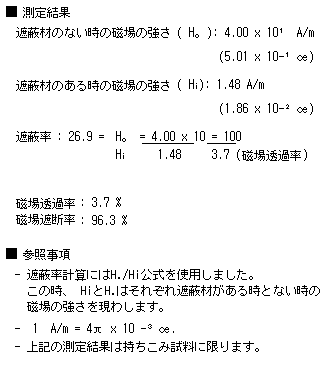

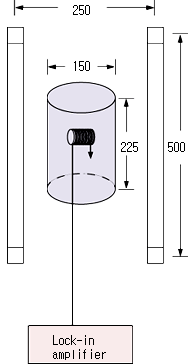

右の図のように間隔が250 mmのヘルムホルツコイルで周波数が60Hzの0.5 Oeの
磁場を発生させ、ヘルムホルツコイル内に探知コイル
(直径： 37mmφ、長さ： 50mm、有效面の全巻線数： 8.57x103cm2)
とコイル増幅器(EG&G PAR、モデル： 5210)を利用して発生した
磁場を測定した後、遮蔽率を測定するために直径が
150 mmφ、長さ225mmの遮蔽材で探知コイルをくるんだ後、磁場を測定した。 |

|
 |
|
ニッケル合金板を特殊熱処理した製品であり、磁場遮蔽に效果的であるとともに、軟質であるためプレス、鎔接及びカッティングが容易であるという長所があります。
メールにてお問い合わせ |
|
|
|
 |
 |
 |

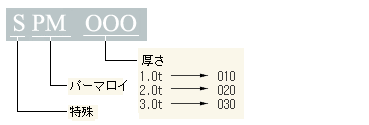

| Description |
SPM010 |
SPM020 |
SPM030 |
SPM035 |
PM035 |
| Gauss |
7,700 |
7,700 |
7,700製造中止 |
15,000 |
17,000 |
| Frequency |
0Hz-100KHz |
0Hz-100KHz |
0Hz-100KHz |
0Hz-50KHz |
0Hz-1KHz |
| Thickness(mm) |
0.10 |
0.20 |
0.30 |
0.35 |
0.35 |
| Width(mm) |
100 |
208 |
240 |
240 |
500 |
Magnetic wave
shielding
effectiveness(%) |
80 |
96 |
99 |
85 |
20 |
| Density |
8.8 |
8.8 |
8.8 |
8.8 |
7.7 |
| Resistance(λΩm) |
0.6 |
0.6 |
0.6 |
0.6 |
0.7 |
| サイズ |
W304mmX900mmX0.1T |
W304mmX900mmX0.1T |
W304mmX900mmX0.1T |
W304mmX900mmX0.1T |
W304mmX900mmX0.1T |
| 価格 |
￥15000（税別） |
￥24000（税別） |
￥33000（税別） |
￥36000（税別） |
￥41000（税別） |
| 倉庫在庫 |
納期 最速２１日 |
納期 最速２１日 |
納期 最速２１日 |
納期 最速２１日 |
納期 最速２１日 |
|
| Test method : IEC 404-2, ASTM A889-88, KS C4006 |
| 試験方法：IEC 404-2、ASTM A889-88、KS C4006 |
|
|
|
ニッケル合金板を特殊熱処理した製品であり、磁場遮蔽に效果的であるとともに、軟質であるためプレス、鎔接及びカッティングが容易であるという長所があります。
メールにてお問い合わせ |
|
|
|
|
|
|
 |
| Permalloy : Ni(78%), Fe, St, Ni, Mn, Mo |
| パーマロイ：Ni（78%）（Fe）聖、Ni、Mn、Mo? |
 |
 |

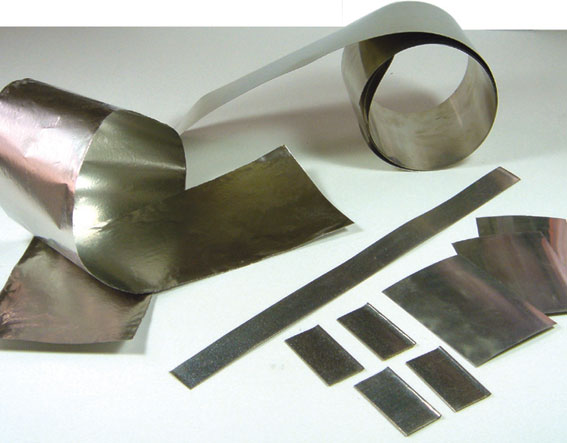

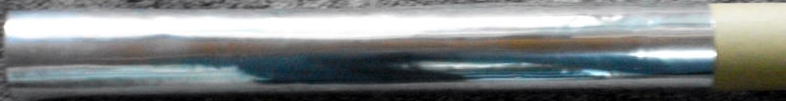

--- Permalloy metal foil |
|
パーマロイ金属箔 |
|
 |
ニッケル合金板を特殊熱処理した製品であり、磁場遮蔽に效果的であるとともに、軟質であるためプレス、鎔接及びカッティングが容易であるという長所があります。
メールにてお問い合わせ |
|
|
 |

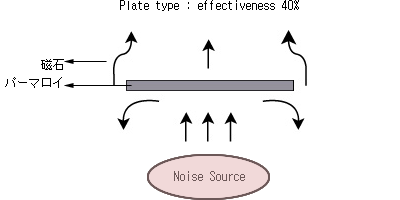

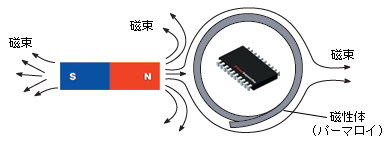

| 磁束の経路である空間に透磁率が高い磁性体を設置して磁束から遮蔽する。 |
|
 |
 |
  |
|
 |
 |
 |
 |
|
 |
| 電気炉辺、変電所の周辺、鉄道線路の周辺（指令室）、スピーカー周辺 |
|
 |
 表面絶縁処理or粘着処理 |
|
 モニター遮蔽方法 |
 |
|
| 戻る |
|
プレス加工、トムソン加工が可能
ケース加工
