チュービング.導電布　電磁波吸収体　電磁波シールドチューブ、ガスケット、スリーブチューブ、
熱収縮チューブ、導電性粘着テープなど制作
B-106-05　　電磁波シールドの電線チューブ製造　電磁波障害　EMI対策部品　電磁波ノイズ対策
　チュービング.シールドチューブ　小ロットにて受注
　　　　　　　　　　納期１０日～１４日
電線チューブの用途は機器に設置されてある又は設置中の配線を電線チューブを利用して一束に包んで電線チューブの両端に付いてあるボタン又はジッパ等で結束して　配線の整理、保護、それから　不要電磁波のシールド、吸収, 磁界シールドの機能をします。 用度別には下のように区分します
会社概要　　　　ＫＤＤ（株）　大阪市城東区新喜多１丁目2-7-1708　　　　通販法　　　今までの納品先
電磁波繊維シールド.チューピング.製造　　　滋賀県野洲市木部930　　 077-589-2354     　ＦＡＸ　077-589-4892
通貨レート自動計算はこちら 主要通貨レートはこちら 為替計算機
国際郵便サービス（海外への発送）　　国別引受条件早見表
　国際　010-81-50-1102-4906　　ＦＡＸ　010-50-1107-5569
外国への配送も行っております　　インボイス証明はメール、ＦＡＸさせて頂きます
チュービング.シールドチューブ　小ロットにて受注
電磁波障害　EMI対策部品　電磁波ノイズ対策
 その前に
電磁波の遮蔽　銀　銅塗料スプレー（磁場．電磁波の研究開発に最適）　世界初　製造
シールドスプレー銀銅導電塗料

シールド及び製品テスト方法　　　　クリックしてください
電線チューブの用途は機器に設置されてある又は設置中の配線を電線チューブを利用して一束に包んで電線チューブの両端に付いてあるボタン又はジッパ等で結束して　配線の整理、保護、それから　不要電磁波のシールド、吸收, 磁界シールドの機能をします。 用度別には下のように区分します
メールにてお問い合わせ
電線のチューブは各機基幹に設置されているまたは製作中である多くの配線を電線チューブを用いて一束にして電線チューブについているボタンやジッパーなどに結束して配線の整理、保護および電子波遮蔽、吸収、磁場のシールドなどの役目を果しており用途別には次のように分けます。
1.シールドタイプ
2.一般タイプ
3.吸収タイプ
4.磁場の遮蔽用		 5.電気の絶縁用
6.導電性の網のタイプ
7.一般の難燃タイプ

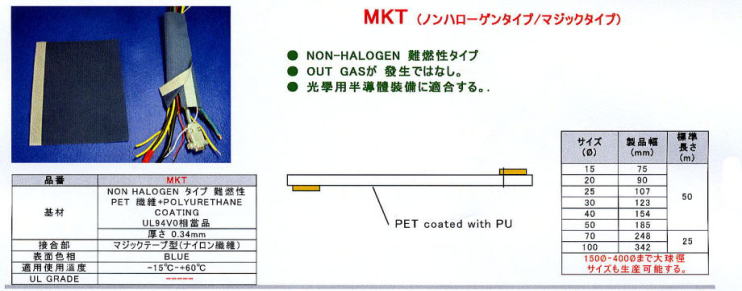

8.難ハロゲンの難燃タイプ		 9.プレットケーブルタイプ
10.FFC/FPC タイプ

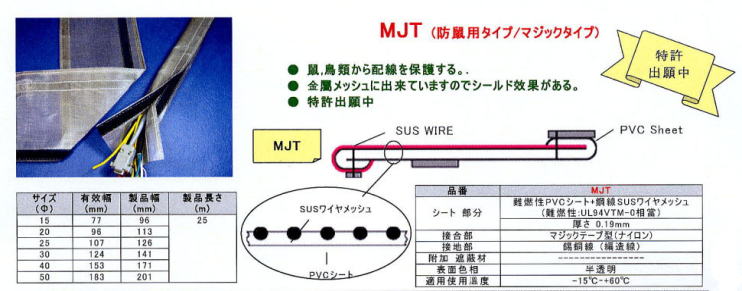

11.防鼠用(特許出願中)
12.内磨耗性タイプ
   STRUCTURE
ベースシートは通常電気の絶縁材及び難燃性素材となっておりシールド材はアルミニウム薄、導電性の繊維、金属メッシュとなっており用途によっていろいろな構造に分かれます。
● シールド及び吸収材の種類：アルミニウム薄、導電性の繊維、導電性の繊維の網、金属メッシュ、吸収体、パーマロイなど
● ベース材：PVCフィルム、ターボリン、ウレンタンフィルム、PETフィルムなど。
● 結束部：スナップボタン、マジックテープ、ビニルジッパー、ファスナー(チャック)、両面粘着テープ
● 接地部：錫メッキの編造線、ワイヤメッシュフォームガスケット、導電性の両面粘着テープ
電線チューブの用途は機器に設置されてある又は設置中の配線を電線チューブを利用して一束に包んで電線チューブの両端に付いてあるボタン又はジッパ等で結束して　配線の整理、保護、それから　不要電磁波のシールド、吸收, 磁界シールドの機能をします。 用度別には下のように区分します
メールにてお問い合わせ
   CHARACTERISTICS
各製品別のシルド効果（測定方法：ASTM : 4935）

適用機種 : MES(2) 適用機種 : ZAS(2)
適用機種 : MARS(3) 適用機種 : ZAR(2),BAR(2),MAR(2),FAR(2)
適用機種 : ZAT, BAT, FAT, PAT 適用機種 : ZER(2), MER(2), FER(2)



適用機種 : ZER(4)
電線チューブの用途は機器に設置されてある又は設置中の配線を電線チューブを利用して一束に包んで電線チューブの両端に付いてあるボタン又はジッパ等で結束して　配線の整理、保護、それから　不要電磁波のシールド、吸收, 磁界シールドの機能をします。
用度別には下のように区分します
メールにてお問い合わせ
 品番の表記方法
O O O - O O O
開閉材

Z: ビニルジッパー
B: ボタン
M: マジックテープ
F: ファスナー
P: PSA
 		 シート材

(本社任意設定)		 付加シート材

(本社任意設定)		   サイズ

(例)
010 : 10mm diameter
050 : 50mm diameter
100 : 100mm diameter
　　　　工場ではリール巻きにて出荷　　　　電磁波障害　EMI対策部品　電磁波ノイズ対策
　　チュービング.シールドチューブ　小ロットにて受注
納期１０日～１４日

　　　　　ＺＧＴ-50　


　電磁波障害．電波障害で機器の誤動作がおこる　原因は？？対策は“チュービングで解決”
ヨーロッパの輸出はシールド対策していないと輸出できない規制があります？？ご存知ですか？？参考までに
　　　　ロボットのアームワイヤー内側のチュービング.半導体工場の配線.工業機械類の配線.ハ－ネス配線など
　　電気からは（外の電柱．自宅でも）電磁波が常にでています
　パソコンルーム．新築する自宅の電磁波対策（電気の配線から発生している電磁波防止）


　自宅にも電気配線はチュービング対策をしてください
TYPE
一般製品(非シールドタイプ) シールド製品
一般タイプとしては単純配線の整理及び保護用で既存の配線にも装脱着が簡単で、配線の種類及び使用の環境によって結束タイプを次のように区分して使うことが出来る。



● ビニルジッパータイプ: ZET
● スナップボタンタイプ: BET(B), BET(G)
● マジックテープタイプ: MET(B), MET(G)
● PET COILファスナー(チャック): FET
不要電磁波の抑制及びシールド用として導電性繊維、金属メッシュ、アルミニウム薄、導電性繊維網などのシールド材を使うことでシールド効果が優れており、種類が多様なので希望するシールドの規格値に合う製品を選ぶことが出来ますし、配線の種類及び使用環境によって結束タイプを次のように区分して使うことが出来る。
● ビニルジッパータイプ: ZGT, ZAT,     ZER(2), ZER(4), ZAR(2), ZAS(1)

● スナップボタンタイプ: BAT, BAR(2)
日本で初めての小ロットにて受注　
納期は14日～20日みてください↓
表示について（Ｏ）は例えばＺＧＴの場合製品名ではＺＧＴ-015 サイズ表示になります
注文はサイズ４０が必要な場合には　ＺＧＴ-040　１本（25ｍ）　となります
（0）サイズとは円形の内径の直径を表します（物が入る寸法です）
製品幅は開放して広げたサイズです　
有効幅は閉鎖するサイズの長さですので（製造するたまに必要なサイズ）
使用には関係しない寸法とお考えください↓

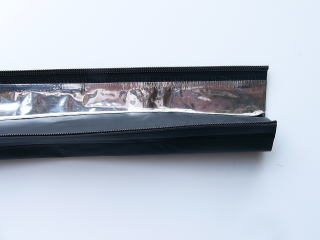

 ZGT, ZAT (シールドタイプ/ジッパータイプ)

ZＧT　サンプルＯＫ
   難燃ターボリン＋アルミニウム　(0.07mm)
 ZATサンプルＯｋ
   PVCビニル+PETフィルム+アルミニウム(0..01mm)
サイズ
(O)		 有効幅
(mm)		 製品幅
(mm)		 製品の長さ(m) m単価
（税別）
15 61 88 25
20 76 103
25 91 118
30 106 133
40 136 163 ￥1625
50 166 195
70 231 258
100 326 353
品番 ZGT ZAT
シート部分 難燃ターボリン＋アルミニウム
(0.07mm)		 PVCビニル+PETフィルム+アルミニウム(0..01mm)
太さ: 0.43mm 太さ: 0.24mm
接合部 ジッパー型(半軽質塩化ビニル)
接地部 錫銅線(編造線)
アルミニウムテープ面に付着 アルミニウム面の折った部分に付着
附加
遮蔽製		 ------
表面色 黒色(black)
適正
使用温度		 -15℃ ~ +60℃
難燃性 (UL94VTM 相当)
ZAT PVCビニル+PETフィルム+アルミニウム(0..01mm)太さ: 0.24mm
サイズ
(O)		 有効幅
(mm)		 製品幅
(mm)		 製品の長さ(m) m単価
（税別）
70
 231 258 25m
￥1300
100
 326 353 25m ￥1450
価格はすべて見積もりささていただきますメール申し込む
ＺＡＴ　-040Ｘ25Ｍ　のＯＥＭ　の場合　ｍ単価￥￥1150（税別）25ｍ単位になります
ZER(2)　　　　　　　　　サンプルの受注もOK

サイズ
(O)		 有効幅
(mm)		 製品幅
(mm)		 製品の長さ(m) m単価
（税別）
15 61 81 25
20 76 97
25 91 110
30 106 125
40 136 155
50 166 185
70 231 255
品番 ZER(2)
シート部分 難燃性ターボリン(PET繊維内在PVCシート)
太さ: 0.34mm
接合部 ジッパー型 (半軽質塩化ビニル)
接地部 錫銅線 (編造線)
附加
遮蔽製		 金属メッシュ (錫銅線)
2重ね
表面色 黒色 (black)
適正
使用?度		 -15℃ ~ +60℃
難燃性 (UL94VTM 相当)
ZER(4)
サイズ
(O)		 有効幅
(mm)		 製品幅
(mm)		 製品の長さ(m) m単価
（税別）
15 61 81 25
20 76 97 ￥4230
25 91 110 ￥4260
30 106 125 ￥4320
40 136 155 ￥5670
50 166 185 ￥6804
70 231 255 ￥9300
品番 ZER(4)
シート部分 難燃性ターボリン(PET繊維内在PVCシート)
太さ: 0.34mm
接合部 ジッパー型 (半軽質塩化ビニル)
接地部 錫銅線 (編造線)
附加
遮蔽製		 金属メッシュ (錫銅線)
4重ね
表面色 黒色 (black)
適正
使用?度		 -15℃ ~ +60℃
難燃性 (UL94VTM 相当)

 ZAR(2) (シールドタイプ/ジッパータイプ)
サイズ
(O)		 有効幅
(mm)		 製品幅
(mm)		 製品の長さ(m) m単価
（税別）
15 61 88 25
20 76 103 ￥3390
25 91 118 ￥3420
30 106 133 ￥3480
40 136 163 ￥4200
50 166 195 ￥5190
70 231 258 ￥6180
品番 ZAR(2)
シート部分 難燃性軟質PVCフィルム+PETフィルム+アルミニウム薄0.01mm
太さ: 0.24mm
接合部 ジッパー型 (半軽質塩化ビニル)
接地部 錫銅線 (編造線; アルミニウム面の折った部分に付着)
附加
遮蔽製		 金属メッシュ (錫銅線)
2重ね
表面色 黒色 (black)
適正使用?度 -15℃ ~ +60℃
難燃性 (UL94VTM-0 相当)
価格はすべて見積もりささていただきますメールにてお問い合わせ

  ZAS(2) (シールドタイプ/ジッパータイプ)
サイズ
(O)		 有効幅
(mm)		 製品幅
(mm)		 m単価
（税別）		 製品の長さ(m)
15 61 88 ￥2670 25
20 76 103 ￥2910
25 91 118 ￥3150
30 106 133 ￥3450
40 136 163
50 166 195 ￥4500
70 231 258 ￥5760
品番 ZAS(2)
シート部分 難燃性軟質PVCフィルム+PETフィルム+アルミニウム薄0.01mm
太さ: 0.24mm
接合部 ジッパー型 (半軽質塩化ビニル)
接地部 錫銅線 (編造線; アルミニウム面の折った部分に付着)
附加
遮蔽製		 導電繊維(ポリエステル繊維＋ニッケル＋銅＋ニッケル)
2重ね
表面色 黒色 (black)
適正
使用?度		 -15℃ ~ +60℃
難燃性 (UL94VTM-0 相当)
   価格はすべて見積もりささていただきますメールにてお問い合わせ

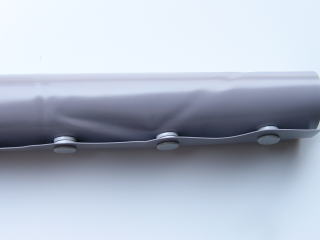

BAT (シールドタイプ/ボタンタイプ)
● 盆地の配線及びシールドに最適合
● cost performance type
サイズ
(O)		 有効幅
(mm)		 製品幅
(mm)		 m単価
（税別）		 製品の長さ(m) 最小ロット数
10 34 65 ￥600 50 2
15 49 80
20 64 95 ￥700
25 79 110
30 94 125 ￥820
40 124 155 ￥950
50 156 187
70 219 250
100 314 345 ￥1080
上記長さ25ｍでも製作可能です。
品番 BAT
シート部分 難燃性軟質PVCフィルム+PETフィルム+アルミニウム薄0.01mm
太さ: 0.24mm
接合部 ボタン(ポリアセタル収支)
接地部 錫銅線 (編造線; アルミニウム面の折った部分に付着)
附加遮蔽製 ------
表面色 黒色 (black)
適正
使用?度		 -15℃ ~ +60℃
難燃性 (UL94VTM-0 相当)

価格はすべて見積もりささていただきますメールにてお問い合わせ

BAR(2) (シールドタイプ/ボタンタイプ)
サイズ
(O)		 有効幅
(mm)		 製品幅
(mm)		 m単価
（税別）		 製品の長さ(m)
15 49 80 25ｍ
20 64 95
25 79 110 ￥2970
30 94 125 ￥3060
40 124 155 ￥3750
50 156 187 ￥3990
70 219 250 ￥5100
品番 BAR(2)
シート部分 難燃性軟質PVCフィルム+PETフィルム+アルミニウム薄0.01mm
太さ: 0.24mm
接合部 ボタン (ポリアセタル収支)
接地部 錫銅線 (編造線; アルミニウム面の折った部分に付着)
附加
遮蔽製		 金属メッシュ (錫銅線)
2重ね
表面色 黒色 (black)
適正
使用?度		 -15℃ ~ +60℃
難燃性 (UL94VTM-0 相当)
価格はすべて見積もりささていただきますメールにてお問い合わせ
MAT (シールドタイプ/マジックタイプ)


● 短距離結束及び配線の点検及び変更など装脱着が容易。
● 密閉性がよい。
サイズ
(O)		 有効幅
(mm)		 製品幅
(mm)		 m単価
（税別）		 m単価 製品の長さ(m)
15 60 96 ￥900 25m
20 78 113 ￥950
25 89 126 ￥930
30 106 141 ￥990
40 135 171 ￥1100
50 165 201 ￥1260
60 196 231 ￥1300
70 227 262 ￥1360
品番 MAT
シート部分 難燃性軟質PVCフィルム+PETフィルム+アルミニウム薄0.01mm
太さ: 0.24mm
接合部 マジックテープ (ナイロン; 幅12mm)
接地部 錫銅線 (編造線; アルミニウム面の折った部分に付着)
附加遮蔽製 ------
表面色 黒色 (black)
適正
使用?度		 -15℃ ~ +50℃
難燃性 (UL94VTM-0 相当)

MER(2) (シールドタイプ/マジックタイプ)
サイズ
(O)		 有効幅
(mm)		 製品幅
(mm)		 m単価
（税別）		 製品の長さ(m)
15 57 86 25ｍ
20 72 102 ￥2400
25 87 115 ￥2430
30 102 130 ￥2400
40 132 160 ￥3180
50 162 190 ￥4140
60 192 220
70 227 260
品番 MER(2)
シート部分 ターボリン
太さ: 0.34mm
接合部 マジックテープ (ナイロン; 幅12mm)
接地部 錫銅線 (編造線)
附加
遮蔽製		 金属メッシュ (錫銅線)
2重ね
表面色 黒色 (black) / 灰色 (gray)
適正
使用?度		 -15℃ ~ +50℃
難燃性 (UL94VTM 相当)
MES(2) (シールドタイプ/マジックタイプ)
サイズ
(O)		 有効幅
(mm)		 製品幅
(mm)		 m単価
（税別）		 製品の長さ(m)
15 57 86 ￥1920 25ｍ
20 72 102 ￥2130
25 87 115 ￥2370
30 102 130 ￥2670
40 132 160 ￥3180
50 162 190 ￥3720
60 192 220
70 227 260
品番 MES(2)
シート部分 ターボリン
太さ: 0.34mm
接合部 マジックテープ (ナイロン; 幅12mm)
接地部 錫銅線 (編造線)
附加
遮蔽製		 導電繊維(ポリエステル繊維＋ニッケル＋銅＋ニッケル)
2重ね
表面色 黒色 (black) / 灰色 (gray)
適正
使用?度		 -15℃ ~ +50℃
難燃性 (UL94VTM 相当)
価格はすべて見積もりささていただきますメールにてお問い合わせ

MAR(2) (シールドタイプ/マジックタイプ)
サイズ
(O)		 有効幅
(mm)		 製品幅
(mm)		 m単価
（税別）		 製品の長さ(m)
15 60 96 ￥3120 25ｍ
20 78 113 ￥3150
25 89 126 ￥3180
30 106 141 ￥3240
40 135 171 ￥3960
50 165 201 ￥4920
60 196 231 ￥6150
70 227 262 ￥7880
品番 MAR(2)
シート部分 難燃性軟質PVCフィルム+PETフィルム+アルミニウム薄0.01mm
太さ: 0.24mm
接合部 マジックテープ (ナイロン; 幅12mm)
接地部 錫銅線 (編造線; アルミニウム面の折った部分に付着)
附加
遮蔽製		 金属メッシュ (錫銅線)
2重ね
表面色 黒色 (black)
適正
使用?度		 -15℃ ~ +50℃
難燃性 (UL94VTM-0 相当)
価格はすべて見積もりささていただきますメールにてお問い合わせ

MARS(3) (シールドタイプ/マジックタイプ)
サイズ
(O)		 有効幅
(mm)		 製品幅
(mm)		 m単価
（税別）		 製品の長さ(m)
15 60 96 ￥2700 25ｍ
20 78 113 ￥2850
25 89 126 ￥3000
30 106 141 ￥3300
40 135 171 ￥3900
50 165 201 ￥4800
60 196 231 ￥5100
70 227 262
品番 MAR(3)
シート部分 難燃性軟質PVCフィルム+PETフィルム+アルミニウム薄0.01mm
太さ: 0.24mm
接合部 マジックテープ (ナイロン; 幅12mm)
接地部 錫銅線 (編造線; アルミニウム面の折った部分に付着)
附加
遮蔽製		 金属メッシュ (錫銅線) 導電繊維(ポリエステル繊維＋ニッケル＋銅＋ニッケル)
2重ね 2重ね
表面色 黒色 (black)
適正
使用?度		 -15℃ ~ +50℃
難燃性 (UL94VTM-0 相当)
価格はすべて見積もりささていただきますメールにてお問い合わせ
ZET (一般タイプ/ジッパータイプ)
● 密閉性があるので若干の防塵及び防水の効果がある。
● 専用工具で装着するので装着が容易です。
サイズ
(O)		 有効幅
(mm)		 製品幅
(mm)		 m単価
（税別）		 製品の長さ(m) 最小ロット数
15   61 ￥1350 50 2
20   76 ￥1410
25   91 ￥1440
30   106 ￥1500
40   136 ￥1590
50   166 ￥1650
70   231 ￥1810 25 2
100   326 ￥1770
O150~O400まで大口径サイズも生産可能。
品番 ZET(B) ZET(G)
シート部分 ターボリン(PET繊維内在PVCシート)
太さ: 0.34mm
接合部 ジッパー型 (半軽質塩化ビニル)
接地部 ------
附加
遮蔽製		 ------
------
表面色 黒色 (black) 灰色 (gray)
適正
使用?度		 -15℃ ~ +60℃
難燃性 (UL94VTM 相当)
　　　
価格はすべて見積もりささていただきますメールにてお問い合わせ

BET (一般タイプ/ボタンタイプ)
● スナップボタン方式なので専用工具が必要なし。
● 配線の分枝が容易です。
サイズ
(O)		 有効幅
(mm)		 製品幅
(mm)		 m単価
（税別）		 製品の
長さ(m)
10 35 55 50
15 55 75
20 70 90
25 80 100
30 95 115
40 126 146
50 155 175
70 221 241 25
100 313 333
O150~O400まで大口径サイズも生産可能。
品番 BET(B) BET(G)
シート部分 ターボリン(PET繊維内在PVCシート)
太さ: 0.34mm
接合部 ボタン (ポリアセタル収支)
接地部 ------
附加
遮蔽製		 ------
------
表面色 黒色 (black) 灰色 (gray)
適正
使用?度		 -15℃ ~ +60℃
難燃性 (UL94VTM 相当)
価格はすべて見積もりささていただきますメールにてお問い合わせ

BVT(T) (透明タイプ/ボタンタイプ)
● シート材が透明なので内部の配線の確認が容易です。
サイズ
(O)		 有効幅
(mm)		 製品幅
(mm)		 m単価
（税別）		 製品の長さ(m)
10 35 55 50
15 55 75
20 70 90
25 80 100
30 95 115
40 126 146
50 155 175
70 221 241 25
100 313 333
O150~O400まで大口径サイズも生産可能。
品番 BVT(G) BVT(T)
シート部分 PVCシート
太さ: 0.35mm
接合部 ボタン (ポリアセタル収支)
接地部 ------
附加遮蔽製 ------
------
表面色 灰色 (gray) ??
適正
使用?度		 -15℃ ~ +60℃
難燃性 (UL94VTM 相当)
価格はすべて見積もりささていただきますメールにてお問い合わせ

MET (一般タイプ/マジックタイプ)
● 結束方法がマジックテープ方式なので配線の分枝が容易で配線の長くても簡単に接合が可能です。
また装脱着が容易です。
サイズ
(O)		 有効幅
(mm)		 製品幅
(mm)		 m単価
（税別）		 製品の長さ(m)
10 ￥320
15 57 75 ￥330 25ｍ
20 72 90 ￥350
25 87 105 ￥390
30 102 120 ￥420
40 132 150 ￥490
50 162 180 ￥540
60 192 210 ￥610 25ｍ
70 227 245 ￥780
O150~O400まで大口径サイズも生産可能。
品番 MET(B) MET(G)
シート部分 ターボリン(PET繊維内在PVCシート)
太さ: 0.34mm
接合部 マジックテープ (ナイロン繊維)
接地部 ------
附加
遮蔽製		 ------
------
表面色 黒色 (black) 灰色 (gray)
適正
使用?度		 -15℃ ~ +50℃
難燃性 (UL94VTM 相当)
価格はすべて見積もりささていただきますメールにてお問い合わせ

FET (一般タイプ/ファイナータイプ)
● 結束方法がファスナー(チャック)方式なので専用工具をを用いるので配線が長くても短い時間に接合が可能です。
サイズ
(O)		 有効幅
(mm)		 製品幅
(mm)		 m単価
（税別）		 製品の長さ(m)
15   61 50
20   76 ￥1200
25   91 ￥1260
30   106 ￥1290
40   136 ￥1350
50   166 ￥1470
70   231 25
100   326
O150~O400まで大口径サイズも生産可能。
品番 FET(B) FET(G)
シート部分 ターボリン(PET繊維内在PVCシート)
太さ: 0.34mm
接合部 ファスナー(ポリエステル段繊維糸)
接地部 ------
附加
遮蔽製		 ------
------
表面色 黒色 (black) 灰色 (gray)
適正
使用?度		 -15℃ ~ +60℃
難燃性 (UL94VTM 相当)
価格はすべて見積もりささていただきますメールにてお問い合わせ

 PAT (プレットケーブルタイプ/PSAタイプ)
製品幅
(mm)		 製品の長さ
(m)		 適用cable
線數 cable幅 m単価
（税別）		 特値
（税別）
15 　　50ｍ 10 12.8 ￥900
23 16 20.3 ￥1020
28 20 25.4 ￥1140
35 26 33.0 ￥1230
46 34 43.2 ￥1290
53 40 50.8 ￥1350
66 50 63.5 ￥1470
79 60 76.2 ￥1350
品番 PAT
シート部分 難燃性軟質PVCフィルム+PETフィルム+アルミニウム薄0.01mm
接合部 両面粘着テープ
(テープの幅:8mm; 製品の幅 15mmの製品だけ 6mm)
接地部 錫銅線 (編造線)
附加
遮蔽製		 ------
表面色 黒色 (black)
適正
使用温度		 ------
難燃性 (UL94VTM-0 相当)
 BCT (シールドタイプ/ＢＵＴＴＯＮタイプ)
サイズ
(O)		 有効幅
(mm)		 製品幅
(mm)		 m単価（税別） 製品の長さ(m)
10 40 70 50
15 60
 90
20 74 104
25 84 114
30 99 129
40 129 159
50 159 189
70 224 254 25
100 317 347 25
BＥT (一般タイプ/ＢＵＴＴＯＮタイプ)
価格はすべて見積もりささていただきますメールにてお問い合わせ
サイズ
(O)		 有効幅
(mm)		 製品幅
(mm)		 m単価（税別） 製品の長さ(m)
10 35 55 ￥375
15 55 75 ￥420 50
20 70 90 ￥450
25 80 100 ￥480
30 95 115 ￥540
40 126 146 ￥600
50 155 175 ￥690
70 221 241 ￥870 25
100 313 333 ￥1050
150～400までの大球径サイズも生産可能。
ＢＡＴメールにてお問い合わせ
サイズ
(O)		 有効幅
(mm)		 製品幅
(mm)		 m単価（税別） 製品の長さ(m)
70 221 241 ￥1100 25ｍ
100 313 333 ￥1280 25ｍ
価格はすべて見積もりささていただきますメールにてお問い合わせ
サイズ
(O)		 有効幅
(mm)		 製品幅
(mm)		 m単価（税別） 製品の長さ(m)
10 40 70
15 60 90 50
20 74 104
25 84 114
30 99 129
40 129 159
50 159 189
70 224 259 25
100 317 347
価格はすべて見積もりささていただきますメールにてお問い合わせ
ＢＶＴ（Ｇ）
サイズ
(O)		 有効幅
(mm)		 製品幅
(mm)		 m単価
（税別）		 製品の長さ(m) 最小ロット数
10 35 55 ￥345 2
15 55 75 ￥360 25
 2
20 70 90 ￥375
25 80 100 ￥390
30 95 115 ￥410
40 126 146 ￥435
50 155 175 ￥462
70 221 241 ￥530 25 2
100 313 333 ￥720
150~400まで大口径サイズも生産可能。

ＢＶＴ（Ｇ）
ＢＶＴ（Ｇ）
ＢＶＴ（Ｇ）
サイズ
(O)		 有効幅
(mm)		 製品幅
(mm)		 m単価 製品の長さ(m)
10 35 55
15 55 75 50
20 70 90
25 80 100
30 95 115
40 126 146
50 155 175
70 221 241 25
100 313 333
150~400まで大口径サイズも生産可能。
価格はすべて見積もりささていただきますメールにてお問い合わせ
ＦＡＲ2
サイズ
(O)		 有効幅
(mm)		 製品幅
(mm)		 m単価
（税別）		 製品の長さ(m) 最小ロット数
20 73 87 \3720 50 2
25 89 104 \3750
30 106 120 \3840
40 136 150 \5580
50 167 182 \5580
70 230 245 \5970 25 2
価格はすべて見積もりささていただきますメールにてお問い合わせ

ＦＡＴ
　　　　　　　ＦＡＴ
ＦＡＴ
サイズ
(O)		 有効幅
(mm)		 製品幅
(mm)		 m単価
（税別）		 製品の長さ(m)
20 105 76 25
25 120 91
30 136 106
40 166 136
50 200 171
70 260 231 25
100 356 326
価格はすべて見積もりささていただきますメールにてお問い合わせ
価格はすべて見積もりささていただきますメールにてお問い合わせ
サイズ
(O)		 有効幅
(mm)		 製品幅
(mm)		 m単価
（税別）		 製品の長さ(m)
20 77 92 25
25 92 107
30 109 124
40 140 155
50 170 186
70 233 248 25
価格はすべて見積もりささていただきますメールにてお問い合わせ
ＭＡＲＳ2
ＭＡＲＳ3
サイズ
(O)		 有効幅
(mm)		 製品幅
(mm)		 m単価
（税別）		 製品の長さ(m) 最小ロット数
20 96 113 25 2
25 107 126 ￥3300
30 124 141 ￥3600
40 153 171
50 183 201
サイズ
(O)		 有効幅
(mm)		 製品幅
(mm)		 m単価
（税別）		 製品の長さ(m) 最小ロット数
20 96 113 25 2
25 107 126 ￥2400
30 124 141
40 153 171 ￥3600
50 183 201

ＭＡＲＳ3
ＭＡＲＳ3
ＭＡＲＳ3

ＭＡＲＳ3
ＭＡＲＳ2
ＭＡＲＳ2

ＭＡＲＳ2
ＭＡＲＳ2
ＭＡＲＳ2
価格はすべて見積もりささていただきますメールにてお問い合わせ
サイズ
(O)		 有効幅
(mm)		 製品幅
(mm)		 m単価
（税別）
15 77 96
20 96 113
25 107 126
30 124 141
40 153 171
50 183 201
価格はすべて見積もりささていただきますメールにてお問い合わせ
ＭＫＴ
サイズ
(O)		 製品幅
(mm)		 m単価
（税別）		 製品の長さ(m)
15 75 50
20 90
25 107
30 123
40 154
50 185
70 248 25
100 342
150~400まで大口径サイズも生産可能。
価格はすべて見積もりささていただきますメールにてお問い合わせ
MQTタイプは製造終了いたしました。
サイズ
(O)		 有効幅
(mm)		 製品幅
(mm)		 m単価
（税別）		 製品の長さ(m)
15 77 96 25
20 96 113
25 107 126
30 124 141
40 153 171
50 183 201
　
サイズ
(O)		 有効幅
(mm)		 製品幅
(mm)		 m単価
（税別）		 製品の長さ(m)
15 77 96 25
20 96 113
25 107 126
30 124 141
40 153 171
50 183 201
価格はすべて見積もりささていただきますメールにてお問い合わせ
価格はすべて見積もりささていただきますメールにてお問い合わせ
サイズ
(O)		 有効幅
(mm)		 製品幅
(mm)		 m単価
（税別）		 製品の長さ(m)
20 20 22 50
25 25 27
30 30 32
35 35 37
40 40 42
45 45 47
50 50 52
55 50 57 50
サイズ
(O)
芯数		 製品幅
(mm)		 m単価
（税別）		 製品の長さ(m)
15 10
 12.8 25
23 16 20.3
28 20 25.4
35 26 33.0
46 34 43.2
53 40 50.8
63 50 63.5 25
7９サイズ 60 76.2
価格はすべて見積もりささていただきますメールにてお問い合わせ
サイズ
(O)		 有効幅
(mm)		 製品幅
(mm)		 m単価
（税別）		 製品の長さ(m) 最小ロット数
15 57 75 ￥1170 50 2
20 72 90
25 87 105
30 102 120 ￥1470
40 132 150
50 162 180
60 192 210 25 2
70 227 245
O150~O400まで大口径サイズも生産可能。
電線チューブの用途は機器に設置されてある又は設置中の配線を電線チューブを利用して一束に包んで
電線チューブの両端に付いてあるボタン又はジッパ等で結束して　配線の整理、保護、それから　不要電磁波のシールド、
吸收, 磁界シールドの機能をします。 用度別には下のように区分します
メールにてお問い合わせ
    How to fasten it (BAT type)
①電線チューブの裁断 ②電線チューブに配線をのせておく。
  • まず配線の太さに合う電線チューブのサイズを選ぶ。
  • 電線チューブを必要なほど裁断をする。
  • 工業用のはさみを使えば簡単に切断できる。
  • まず被せようとする配線をきちんとそろえる。
  • 電線チューブの中央部に配線をのせておく。
③スナップボタンの締結 ④電線チューブから接地線の分離
  • 配線をそろいながらスナップボタンを締結する。
  • 締結の時接地部がアルミニウム薄面によく接触できるようにする。
  • 電線チューブの両側から接地線を約100mm位分離する。
  • 接地線に糸くずがつかないようにする。
⑤グラウンド線の連結 ⑥グラウンド端子に連結
  • 接地線に連結しターミナルを挿入して端子圧着工具でグラウンド線と連結する。
  • 不要電磁波の放出量を考えてグラウンド線の太さを選ぶ。
  • グラウンド線を機器のグラウンド端子に連結する。
  • グラウンド端子に連結する時接触の抵抗が発生しないようにしっかり固定させる。

英語
english		 韓国語
korean		 中国語
chinese		 フランス語
Francais
お振込み口座　ＳＨＩＧＡ－ＢＡＮＫ
A transfer account
スペイン語
Espanol		 イタリア語
L'italiano		 ポルトガル語
Portugues		 ドイツ語
Deutsch
日本貿易機構（ジェトロ）　http://www.jetro.go.jp/indexj.html
韓国の場合住所はハングル文字、英語でお願いします
english　英語 korean　韓国 chinese　中国 Francais　フランス語
Espanol　スペイン語 L'italiano　イタリア語 Portugues　ポルトガル語 Deutsch　ドイツ語
　↓スカイプのダウンロードはロゴマークをクリックしてください。
Windows用3.5.0.214 バージョン スカイプネット（カメラ付）も設置してます。スカイプ名masachi6 です
世界各国通話は（インターネット回線利用にて無料です）まず登録をしてください
スカイプ名kdd002です(デスク2） メール（海外通信、国内通信）
スカイプ名kdd001です(デスク1） 　　　　（国内通販）
戻る
