電磁波の吸収マット.マグネット粉末(酸化非鉄)とゴム樹脂を一定比率で混合して圧出ゴムシートタイプに製作

電磁波吸収体は、
電磁波の吸収が可能なマグネット粉末(酸化非鉄)とゴム樹脂を一定比率で混合して圧出ゴムシートタイプに製作したもの。
不要電磁波発生部分または外部から入って来る不要電磁波の影響を受けてはならない部分に付着することによって
不要電磁波を吸収してくれます

B-106-14　　　　　　　　　　電磁波吸収体

シールド及び製品テスト方法

会社概要　　　　ＫＤＤ（株）　大阪市城東区新喜多１丁目2-7-1708　　　　通販法　　　今までの納品先

　電磁波繊維シールド事業　　　滋賀県野洲市木部930　　077-589-2354　ＦＡＸ　077-589-4892

通貨レート自動計算はこちら

主要通貨レートはこちら

為替計算機

国際郵便サービス（海外への発送）　　国別引受条件早見表
　国際　010-81-50-1102-4906　　ＦＡＸ　010-50-1107-5569
外国への配送も行っております　　インボイス証明はメール、ＦＡＸさせて頂きます

英語 english	韓国語 korean	中国語 chinese	フランス語 Francais
お振込み口座　ＳＨＩＧＡ－ＢＡＮＫ A transfer account
スペイン語 Espanol	イタリア語 L'italiano	ポルトガル語 Portugues	ドイツ語 Deutsch
日本貿易機構（ジェトロ）　http://www.jetro.go.jp/indexj.html

韓国の場合住所はハングル文字、英語でお願いします
english　英語	korean　韓国	chinese　中国	Francais　フランス語
Espanol　スペイン語	L'italiano　イタリア語	Portugues　ポルトガル語	Deutsch　ドイツ語

　↓スカイプのダウンロードはロゴマークをクリックしてください。

Windows用3.5.0.214 バージョンスカイプネット（カメラ付）も設置してます。スカイプ名masachi6 です
世界各国通話は（インターネット回線利用にて無料です）まず登録をしてください
スカイプ名kdd002です(デスク2）

メール（海外通信、国内通信）
スカイプ名kdd001です(デスク1）　　　　（国内通販）

電磁波の吸収が可能なマグネット粉末(酸化非鉄)とゴム樹脂を一定比率で混合して圧出ゴムシートタイプに製作したもの。不要電磁波発生部分または外部から入って来る不要電磁波の影響を受けてはならない部分に付着することによって不要電磁波を吸収してくれます。

メールにてお問い合わせ

お申し込みはkdd002@kdd1.com
(コピーしてアドレスに貼り付けてください)
kdd002@kdd1.com（パソコン用）

メール(スマホ用）

電磁波の吸収が可能な磁性粉末(Metal系、フェライト系)とゴム樹脂を一定比率で混合して圧出、射出、折衷形態で製作し、不要電磁波発生部分または外部器機から入って来る不要電磁波の影響を受けてはならない部分に付着することで不要電磁波を減少させてくれる。使用しやすくした側面に両面テープを付着するか、若干の性能を向上させるために反射板(Cu、Alなど各種金属薄板)を付着した形態でも製造が可能である。

製品の仕様は顧客が希望する規格と主動作周波数に合うように材料及び厚さを設計して製造する。

軟性だから形象加工/取り扱いが容易である(トムソン、ハーフ加工)

顧客の要求に応じて薄型化が可能である(≧0.10 mm)

TAPE/金属薄板などと接合して使用すれば性能を向上させることができる。

ロール形態への生産が可能であるため生産性が良くロス率も低い。

電磁波吸収体に入射される不要電磁波のエネルギーを熱エネルギーへと変換させて不要電磁波を相殺させる。

* 吸収体の粒子構造

Metal

Metal Flake

シートの粒子配列形態

成型方法	製造機能規格	特徴
カレンダー(Calender)	- 厚さ:0.1～10mm、幅:<800mm - 長さ:顧客要請への対応が可能	* 加工性及び生産性が容易
圧出（Extrusion）	- 厚さ:0.2～10mm、幅:<350mm - 長さ:顧客要請への対応が可能	* 小型規格の制作が容易 * 圧出金型タイプ * 正確な規格生産品
射出(Injection)	円筒状/BAR型 ⇒顧客要請への対応が可能	* 正確な規格生産品 * 射出金型タイプ

メールにてお問い合わせ

お申し込みはkdd002@kdd1.com
(コピーしてアドレスに貼り付けてください)
kdd002@kdd1.com（パソコン用）

メール(スマホ用）

No.	項目		規格値	測定値
1	難燃性		UL 94V - 0	94V - 0
2	磁気特性(1Khz)		μi = 13 ±2	μi = 13 ±2
3	密度		D = 3.6 ±0.2 (g/cm²)	D = 3.6 ±0.2 (g/cm²)
4	硬度		H = 90 ±5゜(A)	91
5	引張強度(Tb)			50 ±30 (kg/cm²)
6	伸び率(Eb)			15 ±10 (%)
7	信頼性		試験前強度	試験後強度
		耐湿実験	90	90
		耐熱実験	90	92
		Heat-cycle	90	92
8	材料定数		vector network analyzer :HP 8722D
	電波吸収能		Computer program USE
	反射損失		Toroidal Sample実装測定 (端っこにsample/short順に付着)
	比重		比重計MODEL ： ED- 120T
	硬度		硬度測定機MODEL ： GS - 706
	引張強度		万能材料試験機MODEL ： UTM - R300
	恒温恒湿		恒温恒湿槽MODEL ： C - CTH1
	信頼性		DRY OVEN MODEL ： C - 012

厚さに伴う反射損失

周波数別材料定数

		0.3GHz	0.8GHz	1.8GHz	2.4GHz	5.6GHz	12GHz	18GHz
材料定数	ε¹	22.8	22.8	22.5	22.2	21.3	19.7	18.6
	ε¹¹	0.7	1.0	1.7	1.8	2.9	4.2	4.4
	μ¹	8.5	5.1	2.5	1.9	0.6	0.5	0.8
	μ¹¹	3.1	4.3	3.5	3.0	1.4	0.3	0.02

材料定数グラフ

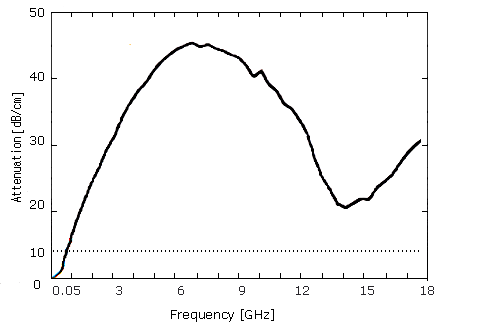

電磁波吸収能グラフ

厚さにともなう反射損失

周波数別材料定数

		0.2GHz	0.8GHz	1.8GHz	2.4GHz	5.6GHz	12GHz	18GHz
材料定数	ε¹	23.3	23.3	23.1	22.9	22.8	22.8	22.7
	ε¹¹	1.7	1.4	1.2	1.1	0.9	1.0	1.1
	μ¹	9.6	8.7	6.3	5.7	2.6	0.9	0.4
	μ¹¹	2.2	3.0	3.9	3.8	3.5	2.3	1.5

材料定数グラフ

電磁波吸収能グラフ

メールにてお問い合わせ

お申し込みはkdd002@kdd1.com
(コピーしてアドレスに貼り付けてください)
kdd002@kdd1.com（パソコン用）

メール(スマホ用）

電磁波吸収体はマットサイズ　ヨコ200ｍｍ　タテ300ｍｍ　　　納期１４日　　　最小単位　　　　2０枚

１枚￥2200（税別）

メール

お申し込みはkdd002@kdd1.com
(コピーしてアドレスに貼り付けてください)
kdd002@kdd1.com（パソコン用）

メール(スマホ用）

0.8GHz帯吸収体の種類

	SRA01-020	SRA01-040	SRA01-060	SRA01-080	SRA01-100	SRA01-150	SRA01-200
	0.2mm	0.4mm	0.6mm	0.8mm	1.0mm	1.5mm	2.0mm
吸収能 (dB/cm)	0.14	0.27	0.41	0.55	0.68	1.03	1.37
減衰能 (dB)	0.24	0.52	0.72	0.97	1.21	1.85	2.54

適用対象製品類 : Cellular phone, GSM etc

1.8GHz帯吸収体の種類

	SRA101-020	SRA101-040	SRA1018-060	SRA101-080	SRA101-100	SRA101-150	SRA101-200
	0.2mm	0.4mm	0.6mm	0.8mm	1.0mm	1.5mm	2.0mm
吸収能 (dB/cm)	0.36	0.71	1.07	1.42	1.78	2.66	3.55
減衰能 (dB)	0.48	0.96	1.45	1.97	2.50	3.99	5.80

適用対象製品類 : PCS phone, DMS etc

2.4 GHz帯吸収体の種類

	SRA101-020	SRA101-040	SRA101-060	SRA101-080	SRA101-100	SRA01-150	SRA01-200
	0.2mm	0.4mm	0.6mm	0.8mm	1.0mm	1.5mm	2.0mm
吸収能 (dB/cm)	0.41	0.86	1.28	1.71	2.15	3.23	4.32
減衰能 (dB)	0.52	1.04	1.57	2.14	2.72	4.40	6.43

減衰能 : IMT-2000, LNB, Wireless LAN(BLUE-tooth), Mircrowave oven, RF 1D WCDMA, AMPS, IMT-2000: 2 GHzﾎｱ GPS: 1.57GHz

*上記の測定値は標準値でありユーザーの要求にしたがって特性と吸収体の厚さ調整が可能です。

0.8GHz帯吸収体の種類 (Cellular phone, GSM)

	SRA101-020	SRA101-040	SRA101-060	SRA101-080	SRA101-100	SRA101-150	SRA101-200
	0.2mm	0.4mm	0.6mm	0.8mm	1.0mm	1.5mm	2.0mm
吸収能 (dB/cm)	0.09	0.17	0.25	0.33	0.41	0.61	0.81
減衰能 (dB)	0.20	0.32	0.48	0.65	0.82	1.27	1.75

適用対象製品類: Cellular phone, GSM etc

1.8GHz帯吸収体の種類

	SRA101-020	SRA101-040	SRA101-060	SRA101-080	SRA101-100	SRA101-150	SRA101-200
	0.2mm	0.4mm	0.6mm	0.8mm	1.0mm	1.5mm	2.0mm
吸収能 (dB/cm)	0.26	0.54	0.79	1.06	1.32	1.98	2.63
減衰能 (dB)	0.66	1.06	1.63	2.23	2.89	4.95	8.03

適用対象製品類: PCS phone, DMS etc

2.4 GHz帯吸収体の種類

	SRA101-020	SRA101-040	SRA101-060	SRA101-080	SRA101-100	SRA101-150	SRA101-200
	0.2mm	0.4mm	0.6mm	0.8mm	1.0mm	1.5mm	2.0mm
吸収能 (dB/)	0.34	0.66	0.98	1.30	1.63	2.47	3.28
減衰能 (dB)	0.79	1.28	1.97	2.73	3.59	6.49	11.60

適用対象製品類: IMT-2000, LNB, Wireless LAN(BLUE-tooth), Mircrowave oven, RF 1D

*上記の測定値は標準値でありユーザーの要求にしたがって特性と吸収体の厚さ調整が可能です。

メールにてお問い合わせ

お申し込みはkdd002@kdd1.com
(コピーしてアドレスに貼り付けてください)
kdd002@kdd1.com（パソコン用）

メール(スマホ用）

加工性

吸収体シートをトムソン加工、ハーフ加工することが可能なので使いやすいです。

吸収体サイズの設定

電磁波被害部分または電磁波発生部分にいろいろな形、大きさで実際にテストした後、吸収体の大きさを設定するのが一番経済的で效果的です。

吸収領域

吸収体の種類

種類	吸収方法	使用周波数	吸収材料の例
磁性体粉末混合型	磁性損失	KHz~MHz	磁性体混合体
導電体粉末混合型	渦電流損失	MHz~GHz	カーボン粉混合体
誘電体粉末混合型	誘電損失	MHz~GHz	誘電体混合体
λ/4 型	導電損失	GHz	導電纎維. ITO膜
	磁性損失		磁性体
	誘電損失		誘電体
