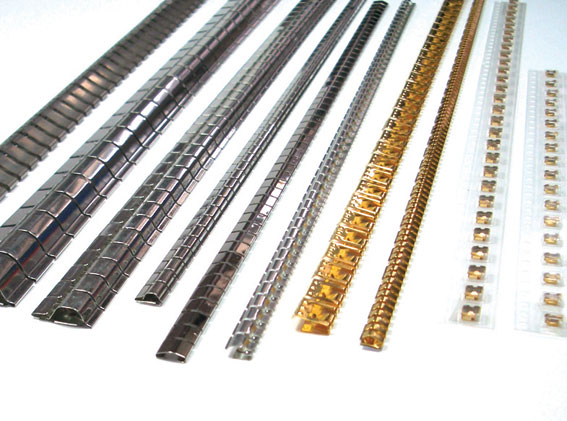

フィンガーストリップガスケット　　　シールドルームのドアーの開閉に使用
導電性と復元力に優れており金属疲労にも強いです。材質は主にベリリウム銅、ステンレス、燐青銅などを使用しており
、表面にはゴールドまたは錫をメッキして表面腐食に強いので
時間の経過に対しても接触抵抗が低くなっています。また、材質が薄板であるため切断が容易であり取付け面に導電性両面テープ
またはスクリューを利用して簡単に取り付けることができます。
B-106-08
　使用用途
ドアの開閉　　コピー機の中にたくさん使われています
本製品は導電性と復元力に優れており金属疲労にも強いです。材質は主にベリリウム銅、ステンレス、燐青銅などを使用しており、
表面にはゴールドまたは錫をメッキして表面腐食に強いので時間の経過に対しても接触抵抗が低くなっています。また
、材質が薄板であるため切断が容易であり取付け面に導電性両面テープまたはスクリューを利用して簡単に取り付けることができます。
 電磁妨害　（ＥＭＩ）導電性と復元力に優れています
  その前に
電磁波の遮蔽　銀　銅塗料スプレー（磁場．電磁波の研究開発に最適）　世界初　製造
シールドスプレー銀銅導電塗料
優れた電磁波遮蔽率の要求される器機または開閉の接触が頻繁な部分に使うと效果的である。
圧縮率は25％～50％が一番適当である。
メールにてお問い合わせ
お申し込みはkdd002@kdd1.com
(コピーしてアドレスに貼り付けてください)
kdd002@kdd1.com（パソコン用）
メール(スマホ用）
会社概要　　　　ＫＤＤ（株）　大阪市城東区新喜多１丁目2-7-1708　　　　通販法　　　今までの納品先
　電磁波繊維シールド事業　　　滋賀県野洲市木部930　077-589-2354　ＦＡＸ　077-589-4892
通貨レート自動計算はこちら 主要通貨レートはこちら 為替計算機
国際郵便サービス（海外への発送）　　国別引受条件早見表
　国際　010-81-50-1102-4906　　ＦＡＸ　010-50-1107-5569
外国への配送も行っております　　インボイス証明はメール、ＦＡＸさせて頂きます
英語
english		 韓国語
korean		 中国語
chinese		 フランス語
Francais
お振込み口座　ＳＨＩＧＡ－ＢＡＮＫ
A transfer account
スペイン語
Espanol		 イタリア語
L'italiano		 ポルトガル語
Portugues		 ドイツ語
Deutsch
日本貿易機構（ジェトロ）　http://www.jetro.go.jp/indexj.html
韓国の場合住所はハングル文字、英語でお願いします
english　英語 korean　韓国 chinese　中国 Francais　フランス語
Espanol　スペイン語 L'italiano　イタリア語 Portugues　ポルトガル語 Deutsch　ドイツ語
　↓スカイプのダウンロードはロゴマークをクリックしてください。
Windows用3.5.0.214 バージョン スカイプネット（カメラ付）も設置してます。スカイプ名masachi6 です
世界各国通話は（インターネット回線利用にて無料です）まず登録をしてください
スカイプ名kdd002です(デスク2） メール
（海外通信、国内通信）
スカイプ名kdd001です(デスク1） 　　　　（国内通販）


F-261メールで見積もりする
F-261

F-656メールで見積もりする

F-6561　　　メールで見積もりする

Ｆ－623
Ｆ－623

Ｆ－626
Ｆ－626

本製品は導電性と復元力に優れており金属疲労にも強いです。材質は主にベリリウム銅、ステンレス、燐青銅などを使用しており、表面にはゴールドまたは錫をメッキして表面腐食に強いので時間の経過に対しても接触抵抗が低くなっています。また、材質が薄板であるため切断が容易であり取付け面に導電性両面テープまたはスクリューを利用して簡単に取り付けることができます。



本製品は導電性と復元力に優れており金属疲労にも強いです。材質は主にベリリウム銅、ステンレス、燐青銅などを使用しており、表面にはゴールドまたは錫をメッキして表面腐食に強いので時間の経過に対しても接触抵抗が低くなっています。また、材質が薄板であるため切断が容易であり取付け面に導電性両面テープまたはスクリューを利用して簡単に取り付けることができます。

例 : 101 mm
Frequency S.E (dB)
1MHz 83.5
10 MHz 63.5
100 MHz 43.5
1000 MHz 23.5


本製品は導電性と復元力に優れており金属疲労にも強いです。材質は主にベリリウム銅、ステンレス、燐青銅などを使用しており、表面にはゴールドまたは錫をメッキして表面腐食に強いので時間の経過に対しても接触抵抗が低くなっています。また、材質が薄板であるため切断が容易であり取付け面に導電性両面テープまたはスクリューを利用して簡単に取り付けることができます。
 製品価格の記載されていないものは弊社にて不可及びない製品でご了解お願いします
 下記の製品は1レーンの価格です例えばF616材料ＳｕＳ　ＳＯＬＤＥＲ＆ＷＥＬＤ　
１レーンの全長が405ｍｍで162P(ピン数) 1ﾊﾟｯｸ（100本）で￥81810（税別）という意味です　１本￥505（税別）製品は高額なものです
 導電性の両面粘着テープはパーマロイにはT317が主に使われますが
 導電性の両面粘着テープは（表面抵抗値3Ω）幅6ｍｍ　60ｍ巻き￥4000（税別）粘着力は普通です

F616材料ＳｕＳ
ＳＯＬＤＥＲ＆ＷＥＬＤ
405ｍｍ162Ｐ￥81810（税別）
1ﾊﾟｯｸ（100個）の価格です
F618材料ＳｕＳ
ＳＯＬＤＥＲ＆ＷＥＬＤ
1536ｍｍ128Ｐ￥75520（税別）
1ﾊﾟｯｸ（100個）の価格です

F619材料ＢｅＣｕ
ＳＯＬＤＥＲ＆ＷＥＬＤ
406ｍｍ85Ｐ￥55675（税別）
1ﾊﾟｯｸ（100個）の価格です

F620　材料ＢｅＣｕ
ＳＯＬＤＥＲ＆ＷＥＬＤ
406ｍｍ64Ｐ￥48800（税別）
1ﾊﾟｯｸ（100個）の価格です

F621 材料ＢｅＣｕ
ＳＯＬＤＥＲ＆ＷＥＬＤ
400ｍｍ42Ｐ￥33915（税別）
1ﾊﾟｯｸ（100個）の価格です

F622



F623材料ＢｅＣｕ
ＣＬＩＰ-ＯＮ
394ｍｍ31Ｐ￥16662（税別）
1ﾊﾟｯｸ（100個）の価格です
F624材料ＢｅＣｕ
ＣＬＩＰ-ＯＮ
400ｍｍ42Ｐ￥17955（税別）
1ﾊﾟｯｸ（100個）の価格です
F625材料ＢｅＣｕ
ＣＬＩＰ-ＯＮ
37-ｍｍ　20Ｐ￥8000（税別）
1ﾊﾟｯｸ（100個）の価格です

F626材料ＢｅＣｕ
ＳＯＬＤＥＲ＆ＷＥＬＤ
382ｍｍ41Ｐ￥27162（税別）
1ﾊﾟｯｸ（100個）の価格です

F627材料ＢｅＣｕ
ＣＬＩＰ-ＯＮ
408ｍｍ12Ｐ￥4900（税別）
1ﾊﾟｯｸ（100個）の価格です
F628材料ＢｅＣｕ
SLOT MOUNT
213.7ｍｍ
45Ｐ￥15975（税別）
1ﾊﾟｯｸ（100個）の価格です

F630
F632

F642

F641 (Cover)
F641 (Guide)

F643

F645
F646

F648

F649
F650

F652


F653


F634
材料ＢｅＣｕ
(SMD type)
2750Ｐ/reel￥31625（税別）
F637
材料SUS
(SMD type)
1500Ｐ/reel￥31625（税別）

F638
材料ＢｅＣｕ
(SMD type)
3000Ｐ/reel￥36000（税別）
F639 材料ＢｅＣｕ
(SMD type)
1500Ｐ/reel￥23250（税別）
F651材料SUS

2600Ｐ/reel￥29900（税別）

弊社の任意どおりに設定する。







F616材料ＳｕＳ
ＳＯＬＤＥＲ＆ＷＥＬＤ
405ｍｍ162Ｐ￥81810（税別）


　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　図面作製中です。


　



材料ＳｕＳ
ＳＯＬＤＥＲ＆ＷＥＬＤ
1536ｍｍ128Ｐ￥75520（税別）


　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　図面作製中です。
Part Number F619
Material Beryllium Copper
Thinkness 0.08(mm)

F619材料ＢｅＣｕ
ＳＯＬＤＥＲ＆ＷＥＬＤ
406ｍｍ85Ｐ￥55675（税別）メールにてお問い合わせ
Part Number F620
Material Beryllium Copper
Thinkness 0.08(mm)

F620　材料ＢｅＣｕ
ＳＯＬＤＥＲ＆ＷＥＬＤ
406ｍｍ64Ｐ￥48800（税別）メールにてお問い合わせ
Part Number F621
Material Beryllium Copper
Thinkness 0.08(mm)

F621 材料ＢｅＣｕ
ＳＯＬＤＥＲ＆ＷＥＬＤ
400ｍｍ42Ｐ￥33915（税別）

F-261		 F-261

F-656

F-6561
Part Number F622
Material Beryllium Copper
Thinkness 0.08(mm)

メールにてお問い合わせ

Ｆ－623
  Ｆ－623
Part Number(製品） F623
 ＴＹＰＥ　ＣＬＩＰ-ＯＮ（タイプ．クリップ付き）
Material（材料） Beryllium Copper
Thinkness（サイズ） 0.13(mm)
 長さ/PIN数  394ｍｍ/31ｐ
 最小ロット単位の単価  ￥16660（税別）  メールにてお問い合わせ

Part Number F624
Material Beryllium Copper
Thinkness 0.13(mm)

Part Number(製品） F624
 ＴＹＰＥ　ＣＬＩＰ-ＯＮ（タイプ．クリップ付き）
Material（材料） Beryllium Copper
Thinkness（サイズ） 0.13(mm)
 長さ/PIN数  400ｍｍ/42ｐ
 最小ロット単位の単価  ￥17955（税別）  メールにてお問い合わせ
Part Number F625
Material Beryllium Copper
Thinkness 0.13(mm)

Part Number(製品） F625
 ＴＹＰＥ　ＣＬＩＰ-ＯＮ（タイプ．クリップ付き）
Material（材料） Beryllium Copper
Thinkness（サイズ） 0.13(mm)
 長さ/PIN数  37-ｍｍ/20ｐ
 最小ロット単位の単価  ￥8000（税別）  メールにてお問い合わせ

Ｆ－626
F626材料ＢｅＣｕ
ＳＯＬＤＥＲ＆ＷＥＬＤ
382ｍｍ41Ｐ￥27162（税別）
Ｆ－626
Part Number F626
Material Beryllium Copper
Thinkness 0.13(mm)

メールにてお問い合わせ
Part Number F627
Material Beryllium Copper
Thinkness 0.13(mm)

Part Number(製品） F623
 ＴＹＰＥ　ＣＬＩＰ-ＯＮ（タイプ．クリップ付き）
Material（材料） Beryllium Copper
Thinkness（サイズ） 0.13(mm)
 長さ/PIN数  408ｍｍ/12ｐ
 最小ロット単位の単価  ￥4900（税別）  メールにてお問い合わせ






図面作製中です。

 F628材料ＢｅＣｕ
SLOT MOUNT
213.7ｍｍ
45Ｐ￥15975（税別）


Part Number F630
Material Beryllium Copper
Thinkness 0.25(mm)

メールで見積もりする
Part Number F632
Material Beryllium Copper
Thinkness 0.10(mm)

Part Number F642
Material Beryllium Copper
Thinkness 0.10(mm)

メールにてお問い合わせ
Part Number F641 (Cover)
Material Beryllium Copper
Thinkness 0.05(mm)

メールにてお問い合わせ
Part Number F641 (Guide)
Material Brass
Thinkness 0.40(mm)

メールにてお問い合わせ
Part Number F643
Material Beryllium Copper
Thinkness 0.20(mm)

メールにてお問い合わせ
Part Number F645
Material Beryllium Copper
Thinkness 0.13(mm)

メールにてお問い合わせ
Part Number F646
Material Beryllium Copper
Thinkness 0.13(mm)

メールにてお問い合わせ
Part Number F648
Material Beryllium Copper
Thinkness 0.15(mm)

メールにてお問い合わせ
Part Number F649
Material Beryllium Copper
Thinkness 0.10(mm)

メールにてお問い合わせ
Part Number F650
Material Sus
Thinkness 0.20(mm)

メールにてお問い合わせ




図面作製中です。






図面作製中です。


Part Number F634 (SMD type)
Material Beryllium Copper
Thinkness 0.10(mm)

F634
材料ＢｅＣｕ
(SMD type)
2750Ｐ/reel￥31625（税別）メールにてお問い合わせ
F637 (SMD type )
Part Number F637 (SMD type)
Material Beryllium Copper
Thinkness 0.10(mm)

F637
材料SUS
(SMD type)
1500Ｐ/reel￥31625（税別メールにてお問い合わせ
F638 (SMD type )
Part Number F638 (SMD type)
Material Beryllium Copper
Thinkness 0.10(mm)

F638
材料ＢｅＣｕ
(SMD type)
3000Ｐ/reel￥36000（税別）メールにてお問い合わせ
Part Number F639 (SMD type)
Material Beryllium Copper
Thinkness 0.10(mm)

F639 材料ＢｅＣｕ
(SMD type)
1500Ｐ/reel￥23250（税別）メールにてお問い合わせ



F651材料SUS

2600Ｐ/reel￥29900（税別）
図面作製中です。

F621		 F-621
F621 材料ＢｅＣｕ
ＳＯＬＤＥＲ＆ＷＥＬＤ
400ｍｍ42Ｐ￥33915（税別） 画像が異なる現物サンプルあります

F-656
 材料ＢｅＣｕ
ＣＬＩＰ-ＯＮ
409.4ｍｍ43Ｐ￥35580（税別

F-6561材料ＢｅＣｕ
ＣＬＩＰ-ＯＮ
409.4ｍｍ43Ｐ￥35580（税別

本製品は導電性と復元力に優れており金属疲労にも強いです。材質は主にベリリウム銅、ステンレス、燐青銅などを使用しており、表面にはゴールドまたは錫をメッキして表面腐食に強いので時間の経過に対しても接触抵抗が低くなっています。また、材質が薄板であるため切断が容易であり取付け面に導電性両面テープまたはスクリューを利用して簡単に取り付けることができます。。
優れた電磁波遮蔽率の要求される器機または開閉の接触が頻繁な部分に使うと效果的である。圧縮率は25％～50％が一番適当である。
フィンガーストリップ付着部分に絶縁物質がないようにクリーニングの後に付着する。特にフィンガーストリップ接触部分に絶縁物質がある場合、接地または遮蔽ができない場合がある。
装着の時接触部分

プラスチックリベットによる付着方法

スクリューで付着 導電性両面テープで付着
クリップ式付着 半田付けで付着
Slot付着
