電磁波シールドカーテン テント 電波シールドテント
携帯電話通信テストなどに必要電磁波遮蔽 カーテン地 カーテン布
部から携帯電話で電波発信してシールドテントで通話 通信が可能なのかテストをおこないます
 素材はダイワボウテクノ製品の
175C/Nの生地 テントにしたもの1mmの隙間でもあれば携帯電話は通信可能となります
生地の縫製の針の穴でも携帯電話は通話可能になります 特に開閉口はチャク式で開閉をおこない
マジックテープで開閉をおこないます すなわち開閉は2重の密度が不可欠となります
携帯電話は電磁波生地175Cでも1枚ならば通信が可能となります 2重でなければ携帯電話通信は遮断できません
そこで携帯電話の場合には 減衰-60dbが必要になります 1枚ならば-30db~-35dbが限度です(携帯電話は接続可能です)
使用目的にて減衰-60dbなのか?減衰-30dbでいいのか??を判断の上シールドテントのご注文をおねがいします
さらに減衰-70dbの場合には3枚 大きなテント1枚目(減衰-30db) 中テント2枚目( 減衰-60db)
小さいテントテント3枚目( 減衰-70db)になります 目安として考えておいてください
電波ノイズ対策 電磁波ノイズ対策
B-107-08      EMC対策.難燃性繊維、導電性繊維、フォーム、FCメッシュ、導電性粘着テープ製造、
 会社概要    KDD(株) 大阪市城東区新喜多1-2-7-1708   通販法   今までの納品先
 電磁波繊維シールド製造事業   滋賀県野洲市木部930  077-589-2354 FAX 077-589-4892
      カーテン 布製ブラインド どん帳 舞台用幕 工業用シート

23 1シールドテントの組み立て方 外側4200✕2200✕4900  中側4100✕2100✕4700  内側4000✕2000✕4500
24 2シールドテントの組み立て方 外側4200✕2200✕4900  中側4100✕2100✕4700  内側4000✕2000✕4500

102C 175C 175C/1 893N/D 372N 372C 473H  M-130-PCNR
後継(473H)
772C 772N SC810U
価格¥/m ¥6615
(税別)
¥8610
(税別)
5800
(税別)
¥6090
(税別)
¥12300
(税別)
¥12300
(税別)
¥30975
(税別)
¥14800
(税別 )
¥9240
(税別)
¥8715
(税別)
¥8800
(税別)
発注単位/m 100 1 10 10 10 10 1 10 10 OEM
ノンハロゲン導電布   ○
メッキ金属 ニッケル 銅+ニッケル 銅+ニッケル 銅+ニッケル 銅+ニッケル 銅+ニッケル 銅+ニッケル 銅+ニッケル  銅+ニッケル 銅+ニッケル アラミド
メッキ率% 20 50 50 30 30 30 30 30  50 50 100%
全幅/cm 114 114 114 105 135 135 92X182 110  114 114 112
厚み/mm 0.16 0.16 0.20 2.10 0.20 0.20 0.07 0.07  0.16 0.16 80S
後加工 透明樹脂 透明樹脂 透明樹脂 難燃加工 無し 難燃加工 無し 無し  難燃加工 無し 難燃加工
電界シールド効果 アドバンテスト法     電磁波カーテン 防災認定 証明
100MHzシールド効果 -62db -68db -68db -34db -68db -68db -60db -60db  -68db -68db -68db
500MHzシールド効果 -50db -68db -68db -65db -65db -65db -58db -58db  -68db -68db  -65db
900MHzシールド効果 -55db -58db -58db -70db -56db -56db -55db -55db  -58db -58db -56db
皮膜コーテング
効果
シールドでは972Cの皮膜コーティングが一番厚いので酸化防止したいところには適切であると考えております
電界シールド効果 KEC測定法
スペクトルアナライザー R3132       電磁波カーテン 防災認定 証明


電磁シールド袋・テント・風呂敷 導電布素材シート  製造 KDD
シースルーの導電布素材で、「見える」、「触れる」簡易シールド対策、高周波機器の試験
500 kHz~20 GHz 帯域にて50 dB以上のシールド性能を有する
シールド布(金属メッキ布)や金属網(ステンレス・メッシュ)等の電波反射素材を用いた
透視性と通風性のある電界シールド対策
1MHz~20GHz のシールド効果: -40dB 以上(布一重)、-60dB以上(布二重)
通風性と透光性により袋やテント内の空調、照明不要
 電磁シールドができる導電布素材シート473H/K スケルトン素材ですね


 473H/K  幅1mX長さ 1mあたり上代¥16000(税別) 銅+ニッケル 厚み0.07 メール
 100MHzシールド効果-60db  500MHzシールド効果-58db 900MHzシールド効果-55db
 シールド対象物を見ながら布越しにキー操作可能
風呂敷、各種サイズ袋、シールドテント製作使用
透視性・採光性 (布やメッシュ越しに透けて見える、内部が明るい)
通風性 (扇風機、ファン、換気扇等による通風)
操作性 (布・メッシュ越しに機器操作可能)
 携帯電話などの開発に最適と思います  組み立ての動画はこちら
    この方法は昔のこと 現在では携帯電話はどこでもつながります
1mmの穴でも電波は通過します 糸の縫製だけでも電波は侵入 携帯電話は圏外になりません
  -60dbの減衰は簡単にできるものではございません ドアーの開閉1mm隙間でもダメ
   空調エアコンの配管の隙間から電波は入ります スマートホンは感度がいいので
   今までの箱物シールドでは携帯電話は圏外になりません
               そこで 2重のシールドを完成させました 圏外バッチリ効果
↓映像でご覧ください
組みたて完成です

6年前の平成18年ごろに製作しました
      今では昔のこと 携帯電話の進歩は世界一のスピード開発
      そ
れに対応するには新しい技術が要求されます
開閉の補修用にSダイヤスプレー
電波障害が発生したときの
シールドスプレーです。

製品の確認 組み立て開始
4角コーナーに組み立てます

     電源の挿入口です
シールドボックスを2個使用の場合

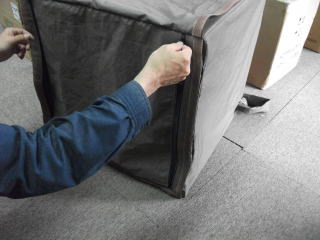

隙間がないようにフアスナーとマジックテープでしっかり閉めます
携帯電話にてカンタンテストできます AUの携帯電話
携帯電話はすべて通話不能です   AUの携帯電話 ソフトバンクの携帯電話 ドコモの携帯電話
Windows 7は(データーが読み込めないために)何回かクリックすると開きます
次世代携帯電話 スマートホン対応のシールドルーム 圏外にします


完成
  シールドテント 組み立て方法  各種 3重テント方式  リン

L 3m5cmXФ50cm  L 3m5cmXФ50cm  L 2m5cmXФ50cm

 ポールホワイト
322.5mmX2本 72.5mmX8本
168.5mmX8本 150mmX8本
200mmX6本
3又T型X4個 4又T型X4個 L型3又8個
V型X12個 クロス(黒)金具X1個

接続ソケット箱

V型X12個

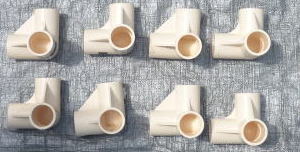

L型3又8個

3又T型X4個

  4又T型X4個

A1 B1 C1 D1 と同じ記号にあわせて  組み立てます

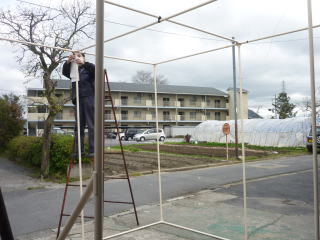

                  脚立 は2m40cmの三脚をつかいましょう

    固定は電工テープで固定しましょう

       完成

    外側 内側の 2個完成

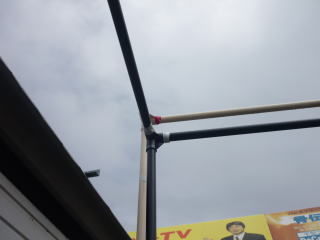

     最後に40度角でポールを固定します

     ポールブラック
 3000mmX10本
2530mmX6本 2000mmX8本

3又T型X4個 4又T型X4個 L型3又8個
V型X12個 クロス(黒)金具X1個

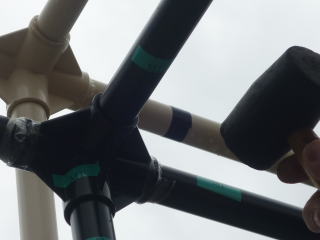

  A1 B1 C1 D1 と同じ記号にあわせて  組み立てます  ゆれ止めには  固定は電工テープで固定しましょう







                                    組み立て作業を開始します
 簡易シールドテントの組み立て方 モデル  2組の組み立て 外側 W3300mmXL3300mmXH2800mm
  内側 W3100mmXW3100mmXH2600mm
 ↓映像でご覧ください

 外側 W3300mmXL3300mmXH2800mm
 テントの底 入り口の位置の確認をします

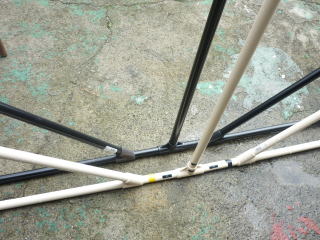

 底のパイプを組みます
2mの脚立(足の保護)を中間に置きます
置くの右側から右側にポールを立てます
画像のように組み立てをします

内側W3100mmXW3100mmXH2600mm
 内側のテントを組みます
テントの底 入り口の位置の確認をします
 底のパイプを組みます
2mの脚立(足の保護)を中間に置きます
置くの右側から右側にポールを立てます
画像のように組み立てをします

  大きさの比較をしていただきます
 3mX3mX2.6mになりますと5人が同時に
  作業しなければなりません

 車 大型プラズマ ロボットなどは
  重量がありますから
 床の保護をしてください
 一時的に前の横棒を取り外して段差をなくします
  床シートの上にシールドテントその上に床シート
  その上にコンパネで床の保護をしてください

     前からみた画像

   横から見た画像

 横から電源コードを挿入できます
 横から電源コードを挿入できます
  2重のシールド効果 2重のテント工法 レンタル

 3重のシールド効果 3重のテント工法 レンタル
 シールドルーム 外 H100cm W100cm L100cm パイプ黒 外 H90cm W90cm L90cm パイプ黒  内 H80cm W80cm L80cm
 パイプ白 内
パイプ黒 三重シールド製作



 シールドテント床に重量物を搬入する場合 計測機器 机 デスク 機械 自動車 など   養生シートをつかいます

 養生シート グレー1mm~2mm
幅1m長さ50m巻き
¥2980(税別)
 養生シート ブルー(クッション)3mm

¥2980
(税別)
両面テープで張り合わせします( カーぺット用)
幅3cm~5cm 50m巻きがいいでしょう

12mmの90cmX180cm
化粧コンパネ

¥1280(税別)
