電磁シールド袋..風呂敷 テント製造
無線端末の試験 シールド繊維は半透明なので布越しからみえます メッシュ素材なので2重.3重でもできます
電源端子.同軸端子も挿入できます  電波の実験などが簡単にできます 外部からの電波の遮断 電波漏れをなくしますので
電波の送信テストもまわりを気にせずに簡単に内部の操作も出来ます
電磁シールド袋.風呂敷.カバー.テントなど縫製加工できます 開発ツール(電磁シールド袋)
   携帯電話シールド袋はこちら
電磁シールド袋)はサイズの指定も出来ます シールド特性175C(~1GHz)175C(1GHz~15GHz)
B-107-07


電磁シールド袋・テント・風呂敷 導電布素材シート  製造 KDD
シースルーの導電布素材で、
「見える」、「触れる」簡易シールド対策、高周波機器の試験
500 kHz~20 GHz 帯域にて50 dB以上のシールド性能を有する
シールド布(金属メッキ布)や金属網(ステンレス・メッシュ)等の電波反射素材を用いた
透視性と通風性のある電界シールド対策
1MHz~20GHz のシールド効果: -40dB 以上(布一重)、-60dB以上(布二重)
通風性と透光性により袋やテント内の空調、照明不要
 電磁シールドができる導電布素材シート473H/K
 スケルトン素材ですね


 473H/K  幅1mX長さ 1mあたり上代¥16000(税別) 銅+ニッケル 厚み0.07

お申し込みはkdd002@kdd1.com
(コピーしてアドレスに貼り付けてください
)
kdd002@kdd1.com(パソコン用)

メール(スマホ用)

 100MHzシールド効果-60db  500MHzシールド効果-58db 900MHzシールド効果-55db

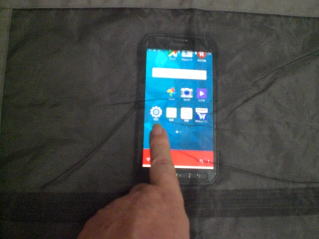

  シールド対象物を見ながら布越しにキー操作可能
  風呂敷、各種サイズ袋、シールドテント製作使用
  透視性・採光性 (布やメッシュ越しに透けて見える、内部が明るい)
  通風性 (扇風機、ファン、換気扇等による通風)
  操作性 (布・メッシュ越しに機器操作可能)

  会社概要    KDD(株) 大阪市城東区新喜多1丁目2-7-1708    通販法   今までの納品先
電磁波繊維シールド.チューピング.製造   滋賀県野洲市木部930  077-589-2354 FAX 077-589-4892
使用目的
携帯電話端末、ノートパソコン.デスクトップコンピュータ・デジタルカメラ.・ BSコンバータ、光、電気変換など開発 実験及び測定
シールド袋は携帯電話、無線LAN、UHF-EFID等の開発試験用途や、通信デモ等にご利用いただけます。・
通信装置間の干渉防止、インバーターや計測装置等のシールドに適しています。

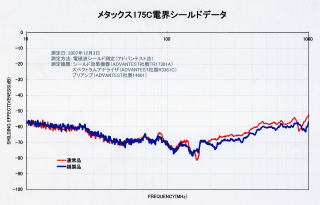

縫製後の電磁波シールド効果測定表です
縫製前よりシールド効果が高いことがわかります
画像をクリックしていただくとPDFにて拡大(印刷)できます。   ※各データは測定値であり、保証値ではありません

こんな感じです
透明度がいいです 携帯電話シールド袋はこちら
 電波障害カット サイバー犯罪によるセキユリティの対策に
473H 1m2 \30975(税別) 縁取り加工は別途メールにて見積もりささていただきます
シートサイズはご指定できます


こんな感じです
175C1m2 \8610(税別)縁取り加工は別途メールにて
お申し込みはkdd002@kdd1.com
(コピーしてアドレスに貼り付けてください
)
kdd002@kdd1.com(パソコン用)

メール(スマホ用)
シートサイズはご指定できます

難燃加工こんな感じです
772C 1m2 \9240(税別)縁取り加工は別途メールにて見積もりささていただきます
シートサイズはご指定できます
お申し込みはkdd002@kdd1.com
(コピーしてアドレスに貼り付けてください
)
kdd002@kdd1.com(パソコン用)

メール(スマホ用)

こんな感じです
772N 1m2 \8715(税別)縁取り加工は別途メールにて見積もりささていただきます
お申し込みはkdd002@kdd1.com
(コピーしてアドレスに貼り付けてください
)
kdd002@kdd1.com(パソコン用)

メール(スマホ用)
シートサイズはご指定できます


こんな感じです
102C 1m2 \6615(税別)縁取り加工は別途メールにて見積もりささていただきます
シートサイズはご指定できます



ビニールシートカバー透明 厚み0.15mm


ビニールシートカバー透明 厚み0.15mm
お申し込みはkdd002@kdd1.com
(コピーしてアドレスに貼り付けてください
)
kdd002@kdd1.com(パソコン用)

メール(スマホ用)
メールにて見積もりさせていただきます

電波を反射する繊維です 電波ステルス 海外にも輸出しております
電波暗室、 無線LAN、・ 携帯電話基地局設備.多重通信システム基地局設備  測定用小型マイクロ波無反射チャンバーステルス材.・
ゴースト、イメージ防止.高速道路交通システム.自衛隊訓練レーダー的、自衛隊射撃訓練の的基地局アンテナ設備
・道路交通情報通信システム、ノンストップ自動料金収受システム、ゲート側送受信システム
・車載機側システム.・ 高周波回路へスプリアス・ RFアンプ・ PLL/VCO・ GHz帯の高調波のノイズ対策など

102C 175C 972C/1 893N/D 372N 372C 473H 772C 772N
価格¥/m(税別) \6615
\8610
\8610
\6090
\12300
\12300
\30975
\9240
\8715
発注単位/m 100 1 1 10 10 10 1 10 10
ノンハロゲン導電布
メッキ金属 ニッケル 銅+ニッケル 銅+ニッケル 銅+ニッケル 銅+ニッケル 銅+ニッケル 銅+ニッケル 銅+ニッケル 銅+ニッケル
メッキ率% 20 50 50 30 30 30 30 50 50
全幅/cm 114 114 114 105 135 135 92X182 114 114
厚み/mm 0.16 0.16 0.20 2.10 0.20 0.20 0.07 0.16 0.16
後加工 透明樹脂 透明樹脂 難燃加工 難燃加工 無し 難燃加工 無し 難燃加工 無し
電界シールド効果 アドバンテスト法
100MHzシールド効果 -62db -68db -68db -34db -68db -68db -60db -68db -68db
500MHzシールド効果 -50db -68db -68db -65db -65db -65db -58db -68db -68db
900MHzシールド効果 -55db -58db -58db -70db -56db -56db -55db -58db -58db
皮膜コーテング効果 シールドでは972Cの皮膜コーティングが一番厚いので酸化防止したいところには適切であると考えております
電界シールド効果 KEC測定法
シールド性能表PDFファイル
Windows 7は(データーが読み込めないために)何回かクリックすると開きます
972C/1は難燃加工 でもあり(チユーピングとか.複合資材には最適である)
KEC法測定では30MHz~3GHzの範囲で
40db~-60dbの高レベルな電磁波減衰効果を発揮します。
また、導電素材として静電気やノイズへの対策にも効果があります。

ノンハロゲン導電布(有害物質を使用していません) 372Cの基材使用

難燃
レベル(UL難燃評価基準でのランキングでのVO相当)
お申し込みはkdd002@kdd1.com
(コピーしてアドレスに貼り付けてください
)
kdd002@kdd1.com(パソコン用)

メール(スマホ用)
メールにて見積もりささていただきます


ノンハロゲンとは、塩素、臭素、フッ素などの元素周期律表で第17族に属するハロゲン族元素を含まない材料で
燃焼時に塩素ガスが発生しません。
輸出向けの家電等はほとんどの場合、ノンハロゲンの条件を満たしていないと部材としての販売ができません。
部材用途の大半はFFCやFPC基盤への貼り付けやケーブルテープとなります。よって最終仕様としてはノンハロ難燃、
ノンハロ難燃導通粘着加工仕様が不可欠となります。
ノンハロゲン導電布
372Cの基材を使い
ノンハロゲン導電布 金属化繊維(メタックス)に綿の耐久性難燃加工(ダイワボウプロパン)を応用
製品の特徴 柔難性 加工性 導電性は変わらず新たな機能が備わりました
特徴 1 難燃工業規格UL94 V tm0を可能にする
特徴 2 ハロゲン系難燃剤を使用していない(ダイオキシン対策)
特徴 3 アンチモンを使用していない (人体への安全性)
その他 低発煙性(従来品比較で接炎時に出る煙の量が少ない、人体への影響が少ない)
    低発塵性(従来品との比較において、めっき密着性が強く、毛羽立ちがすくない)
(詳しい詳細については
ここをクリックしてください)
