磁気・磁界を遮断するのがこの磁気シールドなんです  磁気シールド素材
   磁気を遮断したい.磁場を遮断したい 対策       英語版   韓国語板
B-111-03.
会社概要    KDD(株) 大阪市城東区新喜多1丁目2番7-1708     通販法   今までの納品先
磁気シールドシート(ネオジュ-ム加工) 製造
滋賀県野洲市木部930  077-589-2354 FAX 077-589-4892
 国際郵便サービス(海外への発送)  国別引受条件早見表
 国際 010-81-50-1102-4906  FAX 010-50-1107-5569
外国への配送も行っております  インボイス証明はメール、FAXさせて頂きます
B-104-02導電布 導電性テープ(片面粘着) 導電布テープ EMC対策製品製造
B-104-03電磁波シールド海外輸出
KDD(株)ホームページ  kdd1.com内キーワード検索
B-106-03チュービング.シールドチューブ 小ロットにて受注

B-106-04・スプリングガスケット詳しい詳細を見る
B-106-05・配線結束シールドチューブ詳しい詳細を見る
B-106-07シールド スリーブチューブ/電磁波ファスナー詳しい詳細を見る
B-106-08・フィンガーストリップガスケット詳しい詳細を見る
B-106-09シールドウインドウ詳しい詳細を見る
B-106-09・電磁波シールドウインドウ詳しい詳細を見る
B-106-10・金属メッシュテープ詳しい詳細を見る
B-106-11・グランドフォームガスケット詳しい詳細を見る
B-114-01・導電布詳しい詳細を見る
B-106-14・電磁波吸収体詳しい詳細を見る
B-106-15・熱伝導性シート詳しい詳細を見る
B-106-16・導電性シリコンゴムガスケット詳細を見る
B-106-17・シールドカン金属ホイルを薄くケース化して加工した製品詳細を見る
B-106-10ワイヤーメッシュガスケッ詳細を見る
B-106-18超薄磁場遮蔽フィルム 「マグシル」詳細を見る
B-114-03電磁波シールド/電磁波吸収体等 詳細
B-114-04電磁波シールド繊維見本帳/一覧表


裏面

 表面
幅サイズ1m 1mX50m巻き 厚み0.4mm     幅サイズ1m  1m当り¥8120(税別) 50m¥290000(税別) メールで見積を依頼する
 磁気の発生箇所を探すもの トリフィ-ルドメーター(交流/磁場.電場.マイクロ波)50HZ/60HZ共用
      電場200V/m以下1000V/m以上は測定できませんトリフィ-ルドメーター
¥25000(税別)

磁気シールドシート0.4mm 幅1mもの
磁気遮断   減衰率は100メガヘルツで100dB
磁気.磁場遮断 電波の回りこみトラブル発生
磁気シールドシート0.4mm(薄手) トラブル情況にて厚みをもたせて(重ね合わせて)
テストしてください(10枚なら4mmになります)悩みを解決してください

滋賀県工業試験場 シールド材料特性評価装置 平成22年12月3日
アドバンテスト法による磁界シールド効果測定
        アルミコンテナに磁気シールド   壁材料などにも活用するなど出来ます
メールにてご連絡ください

見積もりさせていただきます
磁気シールドシート. 電磁波のシールド繊維 電磁波の吸収体など生産 メールでお問い合わせください
ご提案させていただきます
空港貨物のコンテナのシールド対策など 簡単な磁気遮断実験をしてみました 動画でごらんください
     磁気ボックスも製造させていただきます
航空機の運送用 ボックス 磁気を弱めるボックスです
プリンターのインクジェット粉末など
 テスト見本として無料貸し出しできます
航空便の輸送コンテナサイズW1mXL1m HX2m

サイズはOEMにて製造可能です お問い合わせメール
KDD
077-589-2354


外サイズは65cmX60cmX60cm

 中サイズ57cmX52cmX50cmX50cm





     サイズ 1000mmX1000mX1000m
      ひも チャク式もできます
      アルミコンテナの中に入れます
     素材は磁気シールドシートに電磁波遮断繊維にて
      包み込んだ縫製をしています

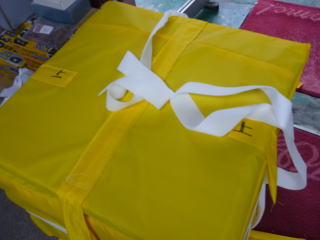

アルミコンテナ輸送用

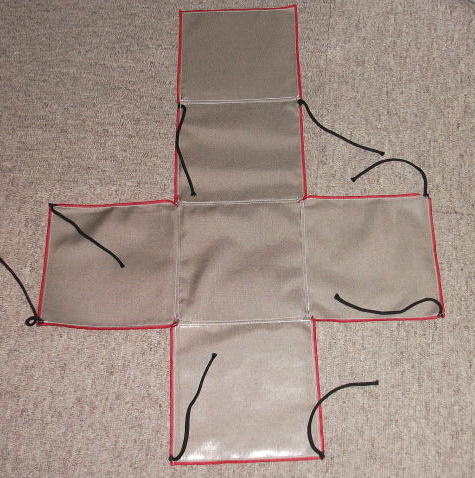

           広げた状態

畳んだ状態です 1000mmX1000m 厚み5cm未満です
畳んだ状態です 1000mmX1000m 厚み5cm未満です
磁場シールドBOX  実験テスト用 お試しください 組み立てカンタン   480X350X240mm

航空便の輸送コンテナサイズW1mXL1m HX2m

                     折りたたみ式

   マジックテープ開閉式
使用目的 電磁波 磁場遮断


   フアスナー開閉式
使用目的 磁場遮断

     IH 調理器200V仕様による実験
磁気シールドシート0.2mm 幅500mm X500mm
磁気遮断

滋賀県工業試験場 シールド材料特性評価装置 平成22年12月3日
   アドバンテスト法による磁界シールド効果測定
IT調理器にて実験↓
ニッケル合金板を特殊熱処理した製品であり、磁場遮蔽に效果的であるとともに、軟質であるためプレス、鎔接及びカッティングが容易であるという長所があります。

シールド及び製品テスト方法
・パーマロイ・フォイル詳しい詳細を見る
超薄磁場遮蔽フィルムを掲載しています ↓
超薄磁場遮蔽フィルム携帯、ノートブックPC、LCD装置、半導体装置
マグシル
MAGshiel
超薄磁場遮蔽フィルム[Ultra thin magnetic wave shielding film]

[ マグシル ] は "
マグネチックウエーブ"と "シールド" の合成語です .

厚さ(thickness) - Min. 0.005mm ~Max. 0.030mm,
磁場遮蔽率(magnetic wave shielding effectiveness) - 36.9%/10Hz
低価格 (low cost) メールにてお問い合わせ

  携帯電話、ノートブックPC、LCD装置、半導体装置、ノイズフィルターコアー、ケーブル盤、
 トランス磁界波シールドケースとカバー、DVC、DSC、シールドルーム、
   ICカードとCreditカード保護用シールド財布、その他。
製品特徴 (Feature)

軟磁性材料で苦闘自律・低保磁力・低損失

ロ?ルタイブなので連続的な加工可能

フレキシブル性が高い

ハーフカッティング・切断性など加工性容易

超薄なので携帯電話・ノート・パソコンなどスリム型機器に適合

小幅でスルリティング加工が可能 (ノイズフィルタコア用)

表面に半田付けができる

切断及び加工による性能低下が殆どなさ

製品構造 (Structure)
マグシムの主な成分はNi78% Fe22%の合金です
 ニッケル78% 鉄22% の合金なのです

 - 製品種類及びスペック (Type & spec)
品名

マグシル   厚さ 0.012mm

磁場シールド率 /magnetic wave シールド效果 [%]

36.9% /10 ?

11.8% /1 ?

12% /20 ?

透磁率 /permeability[μ]

4,484.92 /75 ?

1,884.36 /300 ?

236.41 /800 ?

電気抵抗 /electrical resistivity [μ ?・㎝ ]

24.1
密度 /density[g/ cm3 ]
8.46
強度 [MPa ]
1,300
耐食性
塩水 35% 条件 3 cycle(8hrs 噴霧・16 hrs 異常ないこと)
使用温度範囲 /temp[ ℃ ]
-200 ~ +250(MAGShiel の場合 )
-20 ~+80(MAGShiel-F1~5 の場合

※ 上記仕様は事前通報なしに製品改善及びユーザーの要求等によって変更されることがあります。

メールにてお問い合わせ
- フィルム加工品 (Film product)
種類 ( structure) 積層構造 (Layer) 標準サイズ
MAGshiel-F-1

PET フィルム 0.05mm

MAGshiel 0.012

PET フィルム 0.05
* 厚さ 0.11 mm

幅 2 6 0 mm

* 長さ 25m, 50m
PETフィルムコーテング 260MMX1M(L)  20m巻き¥92.400(税別)
メールで見積もりする
  納期14日

MAGshiel-F-2

PET フィルム 0.05

MAGshiel 0.012

両面テープ0.08 ㎜

異形紙
* 厚さ 0.14 ㎜

*
幅 260 ㎜

*長さ 25m,50m
サイドコーテング 260MMX1M(L) 20m巻き¥102.000(税別)納期14日

MAGshiel

MAGshiel 0.012 *厚さ 0.012 ㎜ . 0.024 ㎜

*
2 8 0 ㎜

* 長さ 25m . 50m
MAGshiel 280MMX1M(L)X0.012mm 10m巻き¥42.000(税別)コーティング無し
メールで見積もりする納期14日
MAGshiel 280MMX1M(L)X0.024mm 10m巻き¥84.000(税別)コーティング無し
メールで見積もりする納期14日

MAGshiel-F-3


MAGshiel-F-1 0.11

両面テープ0.08 ㎜

異形紙
* 厚さ 0.19 ㎜

*
2 6 0 ㎜

* 長さ 25m. 50 m
 260MMX1M(L) 20m巻き¥92.000(税別)
メールで見積もりする納期14日

MAGshiel-F-4


この部分
導電性両面テープ 0.03 ㎜は
粘着力があまり良くないので
削除しております
PET 0.05

MAGshiel 0.012



異形紙
* 厚さ 0.09 ㎜

*
2 6 0 ㎜

* 長さ 25m . 50m
メッシューサイドコーテング260MMXM1m(L)MAGshiel 0.012 ㎜  20m巻き¥93000(税別)納期14日
メッシューサイドコーテング260MMXM1m(L)MAGshiel 0.024 ㎜  20m巻き
¥185000(税別)納期14日

メールで見積もりする

- 磁場遮蔽率 (Magnetic shielding effectiveness)

(Fig.1)
磁気の波対頻度の防護比率

? ASTM 698 method ( 300 ㎜ ×470 ㎜ sample )

- 透磁率 (Magnetic permeability)

(Fig.2)

磁場対頻度の磁気の透過性



? VSM method (20 ㎜ ×20 ㎜ sample)

- 応用加工品 (Product)

磁場遮蔽粘着テープ及びシート

magnetic wave shielding adhesive tape & sheet

断面に粘着剤コーティングになっていて電線やトランスフォーマーなど磁場発生源部分に付着が容易だ .

磁場遮蔽用電線チューブ・電線トレー

magnetic wave shielding cable tube・ cable tray

フィルム内層にメグシルを装着して電線まわりをくるんで磁場を遮蔽する

磁場遮蔽ケース

magnetic wave shielding case・cover

メグシル表面に厚いフィルムをコーティングして設備のカバー内部に簡単に附着するとか , ケース化して磁場遮蔽ができる .

ノイズフィルタコア用

noise filter core

小幅でカッティングが可能なのでノイズフィルタコア用でも適用が可能だ . .

IC カード , クレジットカード保護磁場遮蔽パッド

magnetic wave shielding purse

既存の財布に挿入するとか財布製造の時内皮に挿入して IC カード , クレジットカードなどを非接触式センサー , 携帯電話 , カードリーダー , 磁石などから保護する

- 用途 (Application)

モバイル電話、ノートパソコン、LCD
マシン、半導体マシン、ノイズフィルタコア、ケーブルトレー、変圧器、磁気波のシールドケースと増幅器カバー、DVC、DSC、シールドルーム、ICカード クレジットカード保護のための財布など

メールにてお問い合わせ
  磁界シールド 金網



 磁界シールド
幅 1m 50mロット   サンプル1m価格¥12000(税別) 厚み0.3mm 薄い金網 目0.05mm 丈夫で強いメール
