電磁波シールドテント プラズマ電波ノイズシールド.電波障害カット 携帯電話開発用シールドテント
2重シールド工法 ロボット装置開発用テント
 B-107-05              自動溶接システムのノイズ対策とは  こんな便利なものがあります 電磁波シールド対策
            電波を反射させてノイズを軽減させる 誤動作をなくする そんな技術が存在します

簡易シールドテントの組み立て方 モデル


完成
L 3m5cmXФ50cm L 3m5cmXФ50cm L 2m5cmXФ50cm

ポールホワイト
322.5mmX2本 72.5mmX8本
168.5mmX8本 150mmX8本
200mmX6本
3又T型X4個 4又T型X4個 L型3又8個
V型X12個 クロス(黒)金具X1個

接続ソケット箱

V型X12個

L型3又8個

3又T型X4個

  4又T型X4個

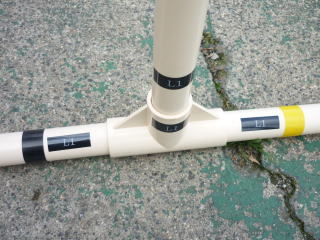

A1 B1 C1 D1 と同じ記号にあわせて 組み立てます
      脚立 は2m40cmの三脚をつかいましょう

  固定は電工テープで固定しましょう

       完成

    外側 内側の 2個完成


     最後に40度角でポールを固定します
ポールブラック
 3000mmX10本
2530mmX6本 2000mmX8本

3又T型X4個 4又T型X4個 L型3又8個
V型X12個 クロス(黒)金具X1個
A1 B1 C1 D1 と同じ記号にあわせて 組み立てます  ゆれ止めには  固定は電工テープで固定しましょう
 組み立て作業を開始します
 簡易シールドテントの組み立て方 モデル  2組の組み立て 外側 W3300mmXL3300mmXH2800mm         内側 W3100mmXW3100mmXH2600mm

外側
 W3300mmXL3300mmXH2800mm
  テントの底 入り口の位置の確認をします

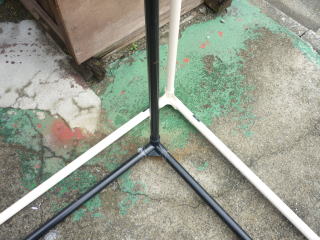

  底のパイプを組みます
2mの脚立(足の保護)を中間に置きます
置くの右側から右側にポールを立てます
画像のように組み立てをします

内側
W3100mmXW3100mmXH2600mm
 内側のテントを組みます
テントの底 入り口の位置の確認をします
 底のパイプを組みます
2mの脚立(足の保護)を中間に置きます
置くの右側から右側にポールを立てます
画像のように組み立てをします

    大きさの比較をしていただきます
    3mX3mX2.6mになりますと5人が同時に作業しなければなりません
車 大型プラズマ ロボットなどは重量が
ありますから 床の保護をしてください
 一時的に前の横棒を取り外して段差をなくします
  床シートの上にシールドテントその上に床シート
その上にコンパネで床の保護をしてください

     前からみた画像

横から見た画像

  横から電源コードを挿入できます
 シールド効果の簡単なテストには携帯電話が圏外になりますから-50db~-60db以上はあります
 電波障害のテスト. プラズマ発生器が及ぼす電波障害などすべてのテスト実験ができます

1重シールド法式テントでは1mm 縫製糸の隙間からでも電波は遮断できません 1mmの隙間が電波漏れにもなります
 テントの縫製箇所 開閉部分のすべてにシールドで遮蔽をしています 外壁と内壁との隙間10cmをもうけることで電波の減衰を行っています
 中から外の明かりは少し侵入しますが外からはまったく内部を見ることはできません
 最近の携帯電波の受信感度はすぐれていますから1mmの隙間からでも携帯通信が可能という携帯電話の新技術のレベルは高く評価されています
  電波塔の近くはとくに受信がよく電波の遮蔽はきわめて困難です でも175Cの2重テント工法はいままでになかったもの
 シールド遮断効果は特にすぐれています 一度お使いいただければ.電波シールド効果は
抜群の能力を発揮し開発レベルの向上に
役立てていただけます
次世代の電波を使った開発分野あるいは大型機器装置から出る高周波 低周波ノイズの遮断に欠かせないものになります
         ぜひご活用ください
購入方法及び  レンタル制度もございます
お見積もり・
お申し込みはkdd002@kdd1.com
(コピーしてアドレスに貼り付けてください
)
kdd002@kdd1.com(パソコン用)

メール(スマホ用)
2重のシールド効果 2重のテント工法 レンタル


3重のシールド効果 3重のテント工法 レンタル   175C 2重シールド加工で携帯電話が圏外になります (内側サイズ2.7mX2.7mX2.7m以上)
       携帯電話は-60dbの減衰が必要です
内側1mX1mX1m では3重にしても携帯電話は圏外になります)

シールドテントの電波漏れ防止 (開閉部 フアスナーに弊社独自の加工を施しています)


シールドテント床に重量物を搬入する場合 計測機器 机 デスク 機械 自動車 など   養生シートをつかいます

 養生シート グレー1mm~2mm
幅1m長さ50m巻き
¥2980(税別)
 養生シート ブルー(クッション)3mm

¥2980
(税別)
両面テープで張り合わせします( カーぺット用)
幅3cm~5cm 50m巻きがいいでしょう
 12mmの90cmX180cm 化粧コンパネ

¥1280(税別)




●DWT-1000 -導電難燃粘着テープ 銅箔テープ
 ULの認定 ファイルNO, E327399
導電布のテープはコーテングしていますから
大きな特徴としてほつれにくいです
●レールファスナー とかコイルファスナー で回り込み電波の解消

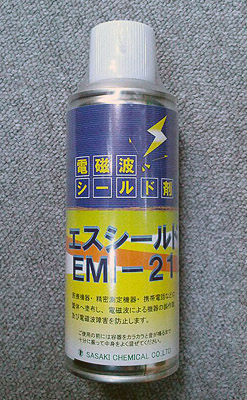

EMI-21
.導電布の隙間防止.シールド対策.シールド室.シールドルームなどわずかな1mmの隙間などの電波.電磁波のもれを防止します
 電磁波防止工事.電磁波対策処理には欠かせない
EMI-21なのです

EMI-21¥8,190(税別)
お申し込みはkdd002@kdd1.com
(コピーしてアドレスに貼り付けてください
)
kdd002@kdd1.com(パソコン用)

メール(スマホ用)
産業用ロボットの自動溶接システムは,高度な制御を行うコンピュータを内蔵しています
電波信号ノイズに対して極めて本体機器に誤動作が発生します
最近では高機能化を実現するため処理の高度化,高速化が進み,ますますノイズに対する影響を受けやすくなっています
電波ノイズの回り込み障害にて機器が誤作動をする問題は少なくはないです
特にプラズマ溶接機はその原理上,大電流を使うため非常に大きな
ノイズの発生源であると言うことです
ロボットなどの自動溶接システムでは,この相反する要求に対しても高い信頼性を要求されるが,
自動溶接システムを構成する場合
ノイズの逃げ道を確保することが重要なのです本体機器の地面への接地を確実におこなうことです
接地抵抗以下にすることは勿論でですが,更に太い線,例えば溶接用のパワーケーブルで接続することで
ノイズによるトラブルが
回避できた例もありますが成功例はごくわずかです
対策としてはノイズ源から遠ざかる。ノイズの発生源である溶接電源からロボットコントローラなどのコンピュータ機器を
できる限り離して設置する特にTIG溶接などの場合には機器間の距離のみならず,制御用のケーブル類も溶接用のパワーケーブル
から離して引き回すことが効果的である。さらに
電気的な距離を確保するために,一次側電源も溶接電源と電子機器で別々の電源から
供給することも効果的な場合がありますまたノイズの侵入経路を断つことも重要です。

溶接自動システムは,システムを構成するための各種の装置が電気的な信号で繋がれるが,これらを接続するケーブルは,
しばしば距離が長いケーブルやノ
イズ発生源付近を経由してくる場合が主な原因です
ケーブルがノイズを拾うアンテナの役目を果たし,信号と一緒にノイズをも運んできて機器にノイズを侵入させる
これをくい止めるには,信号の授受を極力電気的に
絶縁された方法で行う必要がある。プログラマブルコントローラなどでは,
コモン側の線を各機器で分離したり,入力側をホトカプラで絶縁することが一般的に行われているが,ノイズのレベルが
極めて大きい場合には,ホトカプラを飛び越えてノイズが侵入する場合が多い

ノイズを発生源で吸収する方法
溶接自動システムでは,溶接機以外にも
ワークピースをクランプするための装置遮光カーテンなどの巻き上げ
操作も電気的に行う場合があるが
,これらの周辺機器が動作する際に発生するノイズにも注意を要する。溶接のシステムでは,
溶接機から発生するノイズに注目しがちであるが,溶接機以外のこれらの機器から発生するノイズが思わぬ悪さをすることがある。
比較的大きな負荷,特にマグネットスイッチでON/OFFさせるような機器には,発生したノイズを吸収させるためのサージキラーなど
の対策を施しておくことが基本である。

ノイズで誤動作したら
誤動作の原因が装置の故障なのか,ノイズによるものなのかを判断する必要がある。一般的に機器の故障であれば,誤動作する
タイミングがランダムであるが,発生するタイミングに規則性が見られる場合には,ノイズによる原因が疑われるので,そのタイミングで
動作する機器を洗い上げて,
原因を特定し,対策方法を検討することになる。

このような方法があります

簡易シールドテントの組み立て方 モデル  2組の組み立て 外側W3300mmXL3300mmXH2800mm
                                    内側W3100mmXW3100mmXH2600mm
   電波障害を減衰させるために外側テント 内側テントで電波の遮蔽をする目的のものです減衰-60db以上
   1mmの隙間があれば電波もれしますので精密な縫製作業が要求されます

材料及び組み立ての順番をご説明させていただきます  保管袋からだします
会社概要    KDD(株) 大阪市城東区新喜多1丁目2番-7-1708
 通販法
今までの納品先
               電磁波事業   520-2431 滋賀県野洲市木部930  077-589-2354 FAX 077-589-4892

 電磁波シールド蚊帳 安眠シールドテント方式 を製造
 電磁波過敏症 電磁波症候群 電磁波による被害 頭が重い、頭痛がする、頭が痛くて眠れない
 睡眠がとれない、すぐ目がさめる、熟睡ができない、高圧電力のそばに行くと頭がいたくなる
 電車が近づくと頭が重くなる 毎日不眠で原因不明、肩がこる、耳から人の声が聞こえるなど
 原因不明の病気で医師が判断できない時は電磁波の影響か確認してみてください
 EMC対策.難燃性繊維、導電性繊維、フオーム、FCメッシュー、導電性粘着テープ製造、

会社概要    KDD(株) 大阪市   通販法   今までの納品先
             電磁波繊維シールド製造事業   滋賀県野洲市木部930  077-589-2354 FAX 077-589-4892
導電布でシールドができないと思っていませんか??ほとんどの方が無理と思い込んでいます
それができるんです 2重のテント工法なら-60~-70db減衰ができるんです
シールド性能表PDFファイル 電界シールド効果 KEC測定法 データを
175C(~1GHz)、102C(~1GHz)、372C(~1GHz)、972C(~1GHz)
まずご覧下さい
2重のシールド効果   2重のテント工法 減衰をさらに減衰
↓シールドテント工法で完璧
サイズは長さ2m 6 面開閉 横1m 奥行き50cm 下サイズ 横2m 奥行き1m
        電磁波は頭 顔 胸 までを遮断するだけでいいのです

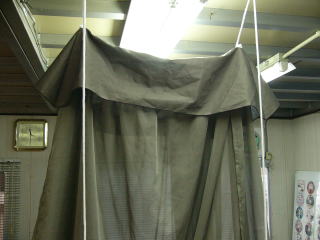

天井から蚊帳をつるように4つの方向からつり下げをします。
 サイズはオーダー注文にて承ります  テント蚊帳 横1mX奥行き150cmX高さ2m   素材 175C 2m 372N 7m
         参考価格
¥245.000(税別)メールにて見積もりささていただきます
    映像動画でご覧下さい
電磁波過敏症』や『電磁波症候群』の安眠療法です
 KDD(株)電磁波シールド事業 077-589-2354 FAX 077-589-4892
今までの納品先
 簡易型電磁波障害対策用シールドテント工法で安心して睡眠ができます
 電磁波影響で睡眠ができない方の体の防衛をするためのいわゆる蚊帳です。
99.00%シールドができる
シールドルーム175Cで睡眠をしていただけます
 『電磁波過敏症』や『電磁波症候群』の対策の決め手  特別な製作品です
工場、研究室、実験室には電磁波シールド175Cが適しています、
風の通風もいいため、シールドハウスと比較すれば、室内でのエアコンも入らない、移動ができる、
設置場所が決めやすく、しかも低価格であり、シールド特性密度は同じです、通風性にもすぐれています
  サイズは ヨコ幅
130cm 高さ90cm 長さ2m です
同等品など注文の際は
メールで詳しいサイズ記入ください、見積いたします
お申し込みはkdd002@kdd1.com
(コピーしてアドレスに貼り付けてください
)
kdd002@kdd1.com(パソコン用)

メール(スマホ用)
購入の際は(電磁波専門医師とよく相談してください)
標準サイズは ヨコ幅
130cm 高さ90cm 長さ2m です(約¥24万)分割払いもできます

電磁波シールド素材を使った、
簡易型シールドテント工法
周囲の電磁波環境を良くしたい、
だけど工事を要す
本格的なシールドルームまでは必要ない。
そんな時に役立つのが、
簡易型シールドテント工法です。パイプ工法です

いわゆる蚊帳です。
出入り口開閉サイズ 正面左 高さ90cm ヨコ長さ 2mです 右は開閉できません 電源コード挿入口1箇所です
組み立て方は①開閉部 (長さ2m 高さ90cm) を前にしてください ②奥に体をいれて下棒2mそして立て棒90cm
 このようにシートの中にジョイントを使って四角い骨組みを組み立てていきます
注意点はシールドテントの中で骨組みを組み立てること、骨組みにテントをかぶせることはできません。

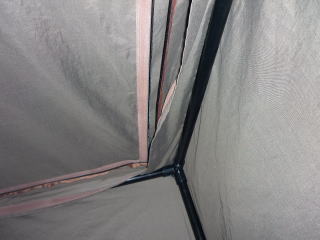

←角上下4箇所ずつ、8箇所がこの形で組まれます。
③左右に組み込んで、ヨコ下棒130cmをジョイントします ④左右に組み立て ⑤天井の棒を組み込みます
⑥前方のたて棒を左右にたて、天棒を差し込みます ⑦完成まじかです、⑧中に入りチャクを閉じます
⑨ マジックテープで再度布をあわせて閉じます できるだけ2人で組んでください
 わからない場合はVTR(画像をご覧ください)
今までの納品先

 携帯電話が圏外になります   175C 2重シールド加工携帯電話を強制的に圏外の環境にする圏外試験ツール
電磁波を遮蔽する素材を使用(携帯電話の電波に対して-60dBのシールド性能)、携帯電話の圏外状態での検証試験を手軽に実施することが
可能 しかも低価格にて製造加工しています


     チャック式 開閉      マジック開閉  電源挿入口

 携帯電話が圏外になります


 開閉 サイズ 1800mmX1800mm  サイズ W2000mmXH1900mmXL2000mm
  梱包

 ソケット8個  シート2枚  ポール8本
 2重のシールド効果 2重のテント工法 レンタル


102C 175C 175C/1 893N/D 372N 372C 473H 772C 772N SC810U
価格¥/m \6615
(税別)
\8610
(税別)
5800
(税別)
\6090
(税別)
\12300
(税別)
\12300
(税別)
\30975
(税別)
\9240
(税別)
\8715
(税別)
\8800
(税別)
発注単位/m 100 1 10 10 10 10 1 10 10 OEM
ノンハロゲン導電布 ○
メッキ金属 ニッケル 銅+ニッケル 銅+ニッケル 銅+ニッケル 銅+ニッケル 銅+ニッケル 銅+ニッケル 銅+ニッケル 銅+ニッケル アラミド
メッキ率% 20 50 50 30 30 30 30 50 50 100%
全幅/cm 114 114 114 105 135 135 92X182 114 114 112
厚み/mm 0.16 0.16 0.20 2.10 0.20 0.20 0.07 0.16 0.16 80S
後加工 透明樹脂 透明樹脂 透明樹脂 難燃加工 無し 難燃加工 無し 難燃加工 無し 難燃加工
電界シールド効果 アドバンテスト法     電磁波カーテン 防災認定 証明
100MHzシールド効果 -62db -68db -68db -34db -68db -68db -60db -68db -68db -68db
500MHzシールド効果 -50db -68db -68db -65db -65db -65db -58db -68db -68db  -65db
900MHzシールド効果 -55db -58db -58db -70db -56db -56db -55db -58db -58db -56db
皮膜コーテング効果 シールドでは972Cの皮膜コーティングが一番厚いので酸化防止したいところには適切であると考えております
電界シールド効果 KEC測定法
