使用目的
携帯電話端末、ノートパソコン.デスクトップコンピュータ・デジタルカメラ.・ BSコンバータ、光、電気変換など開発 実験及び測定 |
B-107-06 電磁シールド袋.携帯電話圏外にするシールド袋 テント.風呂敷製造 |
携帯電話を強制的に圏外の環境にする圏外試験ツール今までの納品先 |
大きさの比較をしていただきます 3mX3mX2.6mになりますと5人が同時に作業しなければなりません
車 大型プラズマ ロボットなどは重量がありますから 床の保護をしてください
一時的に前の横棒を取り外して段差をなくします
床シートの上にシールドテントその上に床シートその上にコンパネで床の保護をしてください
↓映像でご覧ください(少し早送りです)
|
無線端末の試験 シールド繊維は半透明なので布越しからみえます メッシュ素材なので2重.3重でもできます |
電源端子、同軸端子も挿入できます 電波の実験などが簡単にできます 外部からの電波の遮断 電波漏れをなくしますので
電波の送信テストもまわりを気にせずに簡単に内部の操作も出来ます |
会社概要 KDD(株) 大阪市城東区新喜多1丁目2-7-1708 通販法 今までの納品先 |
電磁波繊維シールド.チューピング.製造 滋賀県野洲市木部930 077-589-2354 FAX >077-589-4892 |
電磁シールド袋.風呂敷.カバー.テントなど縫製加工できます 開発ツール(電磁シールド袋)
電磁波シールド風呂敷はこちら |
(電磁シールド袋)はサイズの指定も出来ます シールド特性175C(~1GHz)175C(1GHz~15GHz) |
使用目的
携帯電話端末、ノートパソコン.デスクトップコンピュータ・デジタルカメラ.・ BSコンバータ、光、電気変換など開発 実験及び測定 |
携帯電話を圏外 電磁波シールド特性値が-60db |
携帯電話が圏外になります 175C 2重シールド加工
携帯電話を強制的に圏外の環境にする圏外試験ツール
電磁波を遮蔽する素材を使用(携帯電話の電波に対して-60dBのシールド性能)、
携帯電話の圏外状態での検証試験を手軽に実施することが可能 しかも低価格にて製造加工しています |
製品本体には窓がついており、携帯電話の操作をしながらの電波試験が出来ます。 |
会社概要 KDD(株) 大阪市城東区新喜多1丁目 通販法 今までの納品先 |
電磁波繊維シールド製造 滋賀県野洲市木部930 077-589-2354 FAX 077-589-4892 |
スマートホーン |
携帯電話用開発支援機器 収納袋 4重シールド |
時代の進化にてアンドロイド スマトホ-ンはキーパットがシールド袋からの指では反応しなくなりました
携帯電話機器開発の使用はできませんのでご注意ください
電磁シールド袋・テント・風呂敷 導電布素材シート 製造 KDD
シースルーの導電布素材で、「見える」、「触れる」簡易シールド対策、高周波機器の試験
500 kHz~20 GHz 帯域にて50 dB以上のシールド性能を有する
シールド布(金属メッキ布)や金属網(ステンレス・メッシュ)等の電波反射素材を用いた
透視性と通風性のある電界シールド対策
1MHz~20GHz のシールド効果: -40dB 以上(布一重)、-60dB以上(布二重)
通風性と透光性により袋やテント内の空調、照明不要
電磁シールドができる導電布素材シート473H/K スケルトン素材ですね |
|
|
473H/K 幅1mX長さ 1mあたり上代¥16000(税別) 銅+ニッケル 厚み0.07
お申し込みはkdd002@kdd1.com
(コピーしてアドレスに貼り付けてください)
kdd002@kdd1.com(パソコン用)
メール(スマホ用)
100MHzシールド効果-60db 500MHzシールド効果-58db 900MHzシールド効果-55db |
シールド対象物を見ながら布越しにキー操作可能
風呂敷、各種サイズ袋、シールドテント製作使用
透視性・採光性 (布やメッシュ越しに透けて見える、内部が明るい)
通風性 (扇風機、ファン、換気扇等による通風)
操作性 (布・メッシュ越しに機器操作可能) |
携帯電話機器開発スマトホ-ン ア ンドロイド携帯電話を圏外にできるシールド袋です
スマトホ-ン ア ンドロイド携帯電話のキーパット操作は指の静電気が感知しないので入力はできません
ボタン式は操作可能です. 電磁波を遮蔽する素材を使用(携帯電話の電波に対して-60dBのシールド性能)、 |

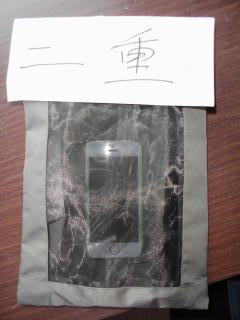

スマホの通信 2枚重ねでも
外では圏外ならない |
スマホの通信 3枚重ねでも
外では圏外ならない |
スマホの通信 4枚重ね
外で圏外になる |
室内では2枚重ねで圏外になる |
電波塔の直下では
シールドは3枚重ねが必要かも |
|
|
シールド袋はチヤック開閉式です |
電波 遮断シールド袋 はすべてOEMの製造になりますので納期は最短で20日間必要です
標準規格サイズのないOEMは最短で20日間必要です |
サイズ 300mmX200mm 窓 240mmX140mm
ケーブル挿入口50mm 在庫 3重タイプ 1枚
袋カバー175C 窓473H
銅+ニッケル加工 携帯電話圏外シールド袋
ケーブル挿入口50mm
1重シールド袋カバー¥9800(税別)
2重シールド袋カバー¥16600(税別)
3重シールド袋カバー¥24885(税別)
(窓473Hが2重のために文字が少し見づらくなります)
|
サイズ 430mmX300mm
窓 340mmX240mm 在庫 1重 1枚 2重タイプ1枚
ケーブル挿入口50mm
1重シールド袋カバー¥12800(税別)
2重シールド袋カバー¥21600(税別)
3重シールド袋カバー¥29800(税別)
(窓473Hが2重のために文字が少し見づらくなります) |
シールドの特性を向上させるには 袋カバーは全体175Cで製作するほうが望ましいです シールド効果は高くなります
時代の進化にてアンドロイド スマトホ-ンはキーパットがシールド袋からの指では反応しなくなります
携帯電話機器開発は圏外にする役割のみになります |
サイズ 600mmX300mm
窓 540mmX240mm
ケーブル挿入口50mm
袋カバー175C 窓473H
価格¥18800(税別)
2重シールド袋カバー¥31960(税別)
3重シールド袋カバー¥45120(税別)
(窓473Hが2重のために文字が少し見づらくなります) |
サイズ 800mmX550mm
窓 540mmX490mm
ケーブル挿入口50mm
袋カバー175C 窓473H
2重シールド袋カバー¥54400(税別)
3重シールド袋カバー¥81600(税別)
(窓473Hが2重のために文字が少し見づらくなります) |
携帯電話と外部アンテナ実験
(スマートホン.アンドロイドシステム開発) |
2重袋 携帯電話と外部アンテナ実験 |
携帯電話と外部アンテナ実験 |
裏側はすべて開閉チヤック式 |
パソコン開発ツール 携帯電話開発ツール実験 |
組み立てカンタン 480X350X240mm |
携帯電話を圏外 電磁波シールド特性値が-60db |
電波測定、 |
電磁波測定 |
サイズ 700mmX7000mmX700mm |
電源挿入口 |
開閉 2重構造
チャク式で上からマジックテープを縫いつけたものです |
生地175c |
生地の色は反射にてグレーに見えますが正しい色はグレー色にすこし黒色が混ぜ合わせた色です |
|
2重テント |
シールド袋は携帯電話、無線LAN、UHF-EFID等の開発試験用途や、通信デモ等にご利用いただけます。・
通信装置間の干渉防止、インバーターや計測装置等のシールドに適しています。
縫製後の電磁波シールド効果測定表です
縫製前よりシールド効果が高いことがわかります
画像をクリックしていただくとPDFにて拡大(印刷)できます。 ※各データは測定値であり、保証値ではありません。 |
電磁シールド袋.テント.風呂敷なども縫製加工ささていただきます電波を反射する繊維です 電波ステルス 海外にも輸出しております
電波暗室、 無線LAN、・ 携帯電話基地局設備.多重通信システム基地局設備 測定用小型マイクロ波無反射チャンバーステルス材.・
ゴースト、イメージ防止.高速道路交通システム.自衛隊訓練レーダー的、自衛隊射撃訓練の的基地局アンテナ設備
・道路交通情報通信システム、ノンストップ自動料金収受システム、ゲート側送受信システム
・車載機側システム.・ 高周波回路へスプリアス・ RFアンプ・ PLL/VCO・ GHz帯の高調波のノイズ対策など ノンハロゲン導電布 |
カーテン 布製ブラインド どん帳 舞台用幕 工業用シート |
|
102C |
175C |
175C/1 |
893N/D |
372N |
372C |
473H |
772C |
772N |
SC810U |
価格¥/m |
\6615
(税別) |
\8610
(税別) |
5800
(税別) |
\6090
(税別) |
\12300
(税別) |
\12300
(税別) |
\30975
(税別) |
\9240
(税別) |
\8715
(税別) |
\8800
(税別) |
発注単位/m |
100 |
1 |
10 |
10 |
10 |
10 |
1 |
10 |
10 |
OEM |
ノンハロゲン導電布 |
|
|
|
|
○ |
○ |
|
|
|
○ |
メッキ金属 |
ニッケル |
銅+ニッケル |
銅+ニッケル |
銅+ニッケル |
銅+ニッケル |
銅+ニッケル |
銅+ニッケル |
銅+ニッケル |
銅+ニッケル |
アラミド |
メッキ率% |
20 |
50 |
50 |
30 |
30 |
30 |
30 |
50 |
50 |
100% |
全幅/cm |
114 |
114 |
114 |
105 |
135 |
135 |
92X182 |
114 |
114 |
112 |
厚み/mm |
0.16 |
0.16 |
0.20 |
2.10 |
0.20 |
0.20 |
0.07 |
0.16 |
0.16 |
80S |
後加工 |
透明樹脂 |
透明樹脂 |
透明樹脂 |
難燃加工 |
無し |
難燃加工 |
無し |
難燃加工 |
無し |
難燃加工 |
電界シールド効果 アドバンテスト法 電磁波カーテン 防災認定 証明 |
100MHzシールド効果 |
-62db |
-68db |
-68db |
-34db |
-68db |
-68db |
-60db |
-68db |
-68db |
-68db |
500MHzシールド効果 |
-50db |
-68db |
-68db |
-65db |
-65db |
-65db |
-58db |
-68db |
-68db |
-65db |
900MHzシールド効果 |
-55db |
-58db |
-58db |
-70db |
-56db |
-56db |
-55db |
-58db |
-58db |
-56db |
皮膜コーテング
効果 |
シールドでは972Cの皮膜コーティングが一番厚いので酸化防止したいところには適切であると考えております |
電界シールド効果 KEC測定法
スペクトルアナライザー R3132 電磁波カーテン 防災認定 証明 |
|
シールド性能表PDFファイル
Windows 7は(データーが読み込めないために)何回かクリックすると開きます
↓
|
972C/1は難燃加工 でもあり(チユーピングとか.複合資材には最適である)
KEC法測定では30MHz~3GHzの範囲で40db~-60dbの高レベルな電磁波減衰効果を発揮します。
また、導電素材として静電気やノイズへの対策にも効果があります。 |
ノンハロゲン導電布(有害物質を使用していません) 372Cの基材使用
難燃レベル(UL難燃評価基準でのランキングでのVO相当)メールにて見積もりささていただきます
|
ノンハロゲンとは、塩素、臭素、フッ素などの元素周期律表で第17族に属するハロゲン族元素を含まない材料で
燃焼時に塩素ガスが発生しません。 |
輸出向けの家電等はほとんどの場合、ノンハロゲンの条件を満たしていないと部材としての販売ができません。
部材用途の大半はFFCやFPC基盤への貼り付けやケーブルテープとなります。よって最終仕様としてはノンハロ難燃、
ノンハロ難燃導通粘着加工仕様が不可欠となります。 |
ノンハロゲン導電布
372Cの基材を使いノンハロゲン導電布 金属化繊維(メタックス)に綿の耐久性難燃加工(ダイワボウプロパン)を応用
製品の特徴 柔難性 加工性 導電性は変わらず新たな機能が備わりました
特徴 1 難燃工業規格UL94 V tm0を可能にする
特徴 2 ハロゲン系難燃剤を使用していない(ダイオキシン対策)
特徴 3 アンチモンを使用していない (人体への安全性)
その他 低発煙性(従来品比較で接炎時に出る煙の量が少ない、人体への影響が少ない)
低発塵性(従来品との比較において、めっき密着性が強く、毛羽立ちがすくない)
(詳しい詳細についてはここをクリックしてください) |
|
見本帳 |
398N |
|
|
|
|
|
非常に薄く和紙みたいな感じです、通風性があります、まるで夏の蚊帳みたいな生地です、
繊維の網目は少しあらい感じです、やわらかなソフト生地 |
175C |
|
|
|
|
|
透明性は低くやや透きとって見える感じです、繊維の網目は細かい、普通よりやや堅めの生地 |
772C |
|
|
|
|
|
生地目が見えない感じで目がつまっています、透明度はまったくない、堅めの生地難燃加工の772Cの1mサイズ\9,240(税別) |
772N |
|
|
|
|
|
生地目が見えない感じで目が詰っていますが少し、透明感があります、普通の生地 |
102C
|
|
|
|
|
|
175Cによく似た感じの生地です、透明性が少しあります、柔らかい生地です |
372N |
|
|
|
|
|
透明度が一番ですソフトタイプでフイルムぐらいの薄い生地 |
電磁波遮断シート 電磁波風呂敷. 電磁波シートカバーなど製造 |
|
国内自動車製造メーカー導入
荷物の運搬作業の重量制限 1個 20kg以内に指定(梱包箱含む) |
|
|
10mX10mタイプ 175C電磁波繊維 |
ビニール10mX10m 厚み0.15mm 重さ10kg |
|
|
木箱に収納 保管します |
10mX10mタイプ 175C電磁波繊維
重さ 13kg |
EMI測定 外来のノイズの影響を減らし機器同士の電磁干渉を低減するために175C電磁波繊維は効果的です |
|
縫製後の電磁波シールド効果測定表です
縫製前よりシールド効果が高いことがわかります
画像をクリックしていただくとPDFにて拡大(印刷)できます。 |
木箱の重さ 7kg |
|
いい条件で電波測定するならテントの中にテントを””してみてください |
|
|
サイズ 高さX横X奥行き |
開閉口
(横X高さ) |
電磁波繊維 |
短期間
14日まで(税別) |
初回月額(税別) |
月額(税別)
2ヶ月後から |
90cmX90cmX90cm |
90X90cm |
175C |
¥36000 |
¥54000 |
¥50400 |
80cmX80cmX85cm |
80X80cm |
175C |
¥32000 |
¥51000 |
¥48000 |
90cmX90cmX90cm |
90X90cm |
372N |
¥37800 |
¥58500 |
¥54000 |
200cmX200cmX200cm |
200X180cm |
175C |
¥44100 |
¥69300 |
¥63000 |
300cmX200cmX300cm |
300X180cm |
175C |
¥72000 |
¥112500 |
¥100800 |
130cmX200cmX90cm |
130X90cm |
175c |
¥40500 |
¥63000 |
¥58500 |
別途送料 1mタイプ¥2100 2m~タイプ¥4200が必要です。
お申し込みはkdd002@kdd1.com
(コピーしてアドレスに貼り付けてください)
kdd002@kdd1.com(パソコン用)
メール(スマホ用) |
電界シールド効果を良くするための方法として2重.3重にするのも1つの案ですが.テントの組み立て式の場合には
生地を縫製しているために縫製針糸0.3mm網目からでも電波漏れしますので
100MHzシールド効果500MHzシールド効果900MHzシールド効果の規定レベルよりデシベルは上がります |
そこで-30db以上を実験での測定が必要な場合には↓こんな方法がございます テントの中にテントを”” |
シールドテント外側2000mmX2000mmX2000mm シールドテント内側 1800mmX1800mmX1800mm
テントを2つ組み立てることで電波測定してみますと 1つのテントを2重.3重にするよりも-デシベル効果がいいです |
|
おすすめとしてはシールドテントの中にシールドテントを組み立てる方法がベストであると考えられます |
電界シールド効果 アドバンテスト法 |
|
102C |
175C |
972C |
893N/D |
372N |
372C |
473H |
772C |
772N |
100MHzシールド効果 |
-62db |
-68db |
-68db |
-34db |
-68db |
-68db |
-60db |
-68db |
-68db |
500MHzシールド効果 |
-50db |
-68db |
-68db |
-65db |
-65db |
-65db |
-58db |
-68db |
-68db |
900MHzシールド効果 |
-55db |
-58db |
-58db |
-70db |
-56db |
-56db |
-55db |
-58db |
-58db |
|
|
簡易シールドテントの組み立て方 モデル 2組の組み立て 外側W3300mmXL3300mmXH2800mm
内側W3100mmXW3100mmXH2600mm
電波障害を減衰させるために外側テント 内側テントで電波の遮蔽をする目的のものです減衰-60db以上
1mmの隙間があれば電波もれしますので精密な縫製作業が要求されます |
材料及び組み立ての順番をご説明させていただきます 保管袋からだします |
会社概要 KDD(株) 大阪市城東区新喜多1丁目2番-7-1708 通販法 今までの納品先 |
電磁波事業 520-2431 滋賀県野洲市木部930 077-589-2354 FAX 077-589-4892 |
|
完成
今までの納品先 |
|
|
|
L 3m5cmXФ50cm |
L 3m5cmXФ50cm |
L 2m5cmXФ50cm |
|
ポールホワイト
322.5mmX2本 72.5mmX8本
168.5mmX8本 150mmX8本
200mmX6本
3又T型X4個 4又T型X4個 L型3又8個
V型X12個 クロス(黒)金具X1個 |
接続ソケット箱 |
|
|
V型X12個 |
L型3又8個 |
3又T型X4個 |
4又T型X4個 |
|
|
|
A1 B1 C1 D1 と同じ記号にあわせて 組み立てます |
|
|
|
脚立 は2m40cmの三脚をつかいましょう |
|
|
|
固定は電工テープで固定しましょう |
完成 |
外側 内側の 2個完成 |
最後に40度角でポールを固定します |
|
|
|
|
|
ポールブラック
3000mmX10本
2530mmX6本 2000mmX8本
3又T型X4個 4又T型X4個 L型3又8個
V型X12個 クロス(黒)金具X1個 |
A1 B1 C1 D1 と同じ記号にあわせて 組み立てます ゆれ止めには 固定は電工テープで固定しましょう |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

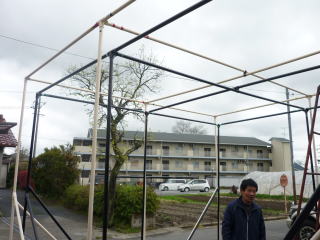

組み立て作業を開始します
簡易シールドテントの組み立て方 モデル 2組の組み立て 外側 W3300mmXL3300mmXH2800mm 内側 W3100mmXW3100mmXH2600mm |
外側 W3300mmXL3300mmXH2800mm
テントの底 入り口の位置の確認をします
底のパイプを組みます
2mの脚立(足の保護)を中間に置きます
置くの右側から右側にポールを立てます
画像のように組み立てをします |
内側W3100mmXW3100mmXH2600mm
内側のテントを組みます
テントの底 入り口の位置の確認をします
底のパイプを組みます
2mの脚立(足の保護)を中間に置きます
置くの右側から右側にポールを立てます
画像のように組み立てをします |
大きさの比較をしていただきます
3mX3mX2.6mになりますと5人が同時に作業しなければなりません
車 大型プラズマ ロボットなどは重量がありますから
床の保護をしてください
一時的に前の横棒を取り外して段差をなくします
床シートの上にシールドテントその上に床シート
その上にコンパネで床の保護をしてください |
前からみた画像 |
横から見た画像 |
横から電源コードを挿入できます |
シールド効果の簡単なテストには携帯電話が圏外になりますから-50db~-60db以上はあります
電波障害のテスト. プラズマ発生器が及ぼす電波障害などすべてのテスト実験ができます
1重シールド法式テントでは1mm 縫製糸の隙間からでも電波は遮断できません 1mmの隙間が電波漏れにもなります
テントの縫製箇所 開閉部分のすべてにシールドで遮蔽をしています 外壁と内壁との隙間10cmをもうけることで電波の減衰を行っています
中から外の明かりは少し侵入しますが外からはまったく内部を見ることはできません
最近の携帯電波の受信感度はすぐれていますから
1mmの隙間からでも携帯通信が可能という携帯電話の新技術のレベルは高く評価されています
電波塔の近くはとくに受信がよく電波の遮蔽はきわめて困難です
でも175Cの2重テント工法はいままでになかったもの シールド遮断効果は特にすぐれています
一度お使いいただければ.電波シールド効果は抜群の能力を発揮し開発レベルの向上に役立てていただけます
次世代の電波を使った開発分野あるいは大型機器装置から出る高周波 低周波ノイズの遮断に欠かせないものになります
ぜひご活用ください 購入方法及び レンタル制度もございます
